Shining3D FreeScan Trak ProW

Description

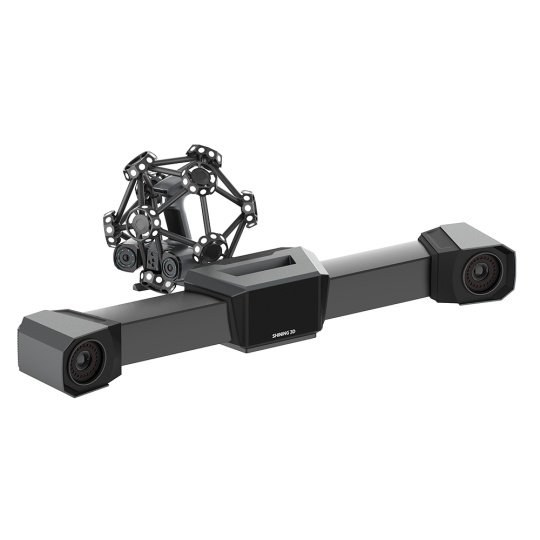

Scaner 3D Shining3D FreeScan Trak ProW

Sistem wireless de urmărire și scanare 3D dinamică, cu rază extinsă

Urmărire inteligentă, acoperire extinsă

FreeScan Trak ProW oferă un interval extins de urmărire și un volum impresionant de scanare, fiind soluția ideală pentru măsurători 3D la scară mare. Funcționarea wireless, compatibilitatea cu baterii externe și mobilitatea fără restricții asigură o flexibilitate de neegalat.

Caracteristici principale

• Scanare wireless fără markeri
• Distanță maximă de urmărire de 8,6 m și volum de urmărire de 206,7 m³
• Fotogrametrie video (VPG) integrată
• Compatibil cu FreeProbe (opțional)

Fără markeri

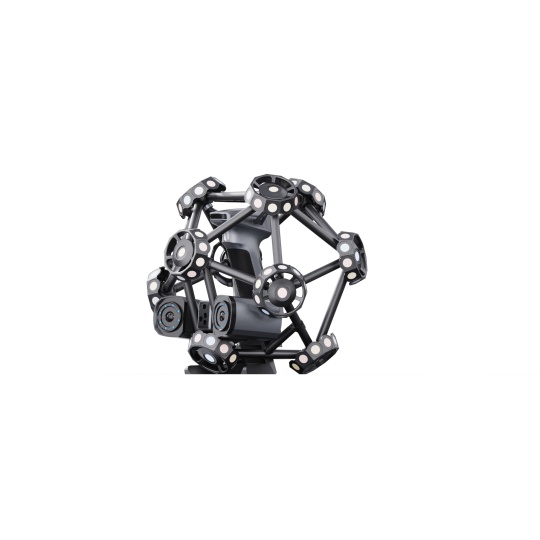

FreeTrak W urmărește dinamic scannerul TE25W folosind ținte de urmărire, eliminând necesitatea plasării manuale a markerilor pe obiectul scanat.

Scanare rapidă și fluidă

FreeScan Trak ProW permite scanări rapide și eficiente, cu o viteză de până la 5.500.000 puncte/s.

Precizie excepțională

FreeScan Trak ProW oferă rezultate de scanare la nivel metrologic, cu o acuratețe excepțională.

3 moduri pentru aplicații versatile

TE25W dispune de 3 moduri de scanare: scanare rapidă, scanare detaliată și scanare în zone adânci.

Gamă de măsurare ultra-largă

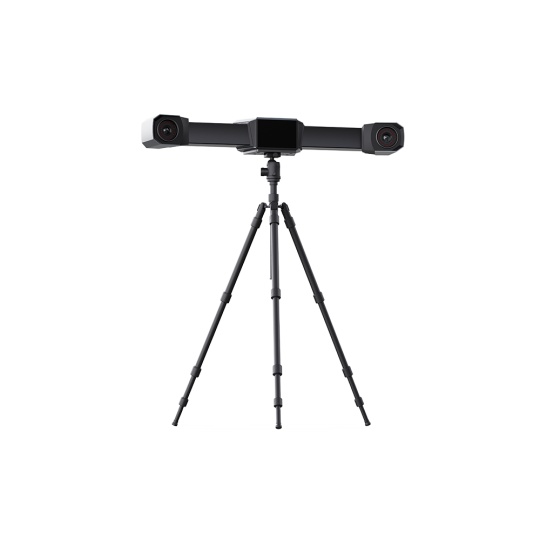

FreeScan Trak ProW beneficiază de un design revoluționar, cu o distanță de urmărire ultra-lungă de 8,6 m și extinde semnificativ volumul de urmărire al unei stații la 206,7 m³, reducând considerabil necesitatea de a face salturi* în timpul scanării obiectelor la scară mare.

*(1) Salturi (leapfrog): Se referă la tehnica de mutare a dispozitivului de măsurare pentru a extinde volumul său de lucru. Aceasta implică măsurarea geometriei de referință (artifactorilor) într-o poziție, apoi repoziționarea dispozitivului și măsurarea din nou a aceleași geometrii de referință. Aceste puncte de referință stabilesc o legătură între noua poziție a dispozitivului și sistemul de coordonate original, permițând raportarea măsurătorilor într-un cadru de referință consecvent.

Scanare wireless oriunde te-ai afla

FreeScan Trak ProW oferă scanare rapidă și wireless oriunde. Designul său fără cabluri permite transferul de date în timp real, cu suport pentru power bank pentru mobilitate nelimitată. Ecranul integrat asigură o operare fără întreruperi.

• Module de calcul integrate
• Module wireless integrate
• Furnizare de energie flexibilă
• Ecran de afișare în timp real

Fără markeri necesari, scanare rapidă

FreeTrak W permite recunoașterea și poziționarea în timp real a scannerului TE25W, eliminând necesitatea markerilor de referință, ceea ce îmbunătățește eficiența scanării și simplifică fluxul de lucru, asigurând în același timp achiziția rapidă a datelor, cu o viteză de scanare de până la 5.500.000 puncte pe secundă.

Fotogrametrie video (VPG)

FreeScan Trak ProW beneficiază de fotogrametria video brevetată de SHINING 3D, care elimină necesitatea markerilor codificați. Prin integrarea tehnologiei de fotogrametrie cu o tijă de calibrare, scanerul permite verificarea markerilor în timp real prin captură video. Acest lucru asigură o acuratețe volumetrică constantă și simplifică procesul de configurare pentru o scanare eficientă a obiectelor mari.

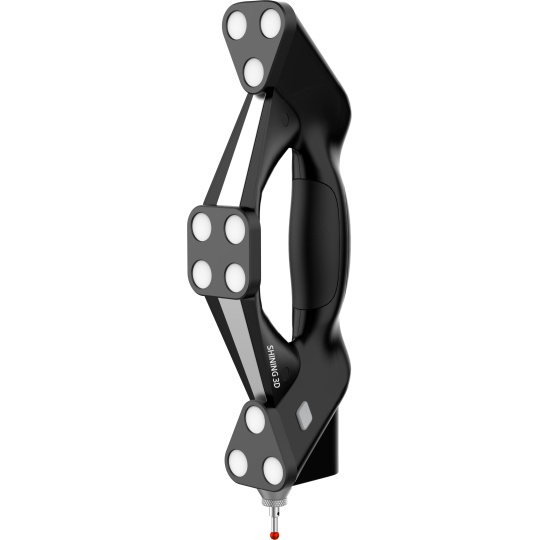

FreeProbe (opțional)

• Design ergonomic pentru o prindere ușoară și utilizare simplă
• Structură rezistentă pentru durabilitate sporită și precizie în măsurători
• Buton multifuncțional pentru funcționalitate versatilă
• Integrare perfectă cu softul principal de inspecție industrială

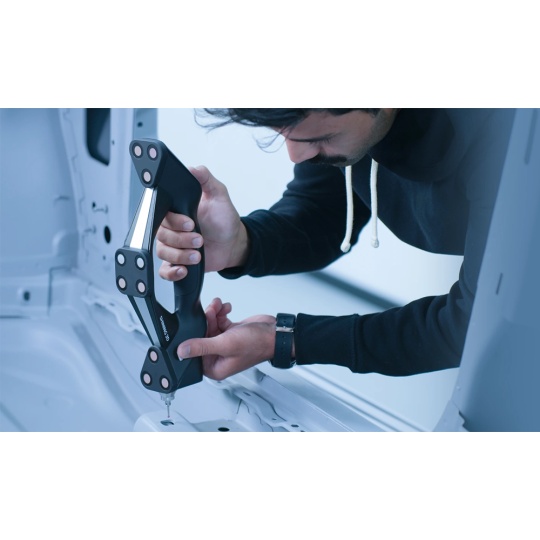

Proiectat pentru măsurători și inspecții rapide, FreeProbe capturează date geometrice precise fără a genera rețele. Este ideal pentru zone ascunse la care scannerul nu poate ajunge, asigurând achiziția de date cu o precizie deosebită.

Aplicații

• Utilaje de construcții și alte mijloace de transport: Echipat cu trei moduri selectabile de linie laser și o caracteristică de scanare de mare viteză, FreeScan Trak ProW asigură captarea eficientă și precisă a datelor, fie în interior, fie în exterior. Acesta este o alegere excelentă pentru scanarea detaliată a accesoriilor de carenă și a șinelor de cale ferată, precum și pentru inspecții și proiecte de inginerie inversă.

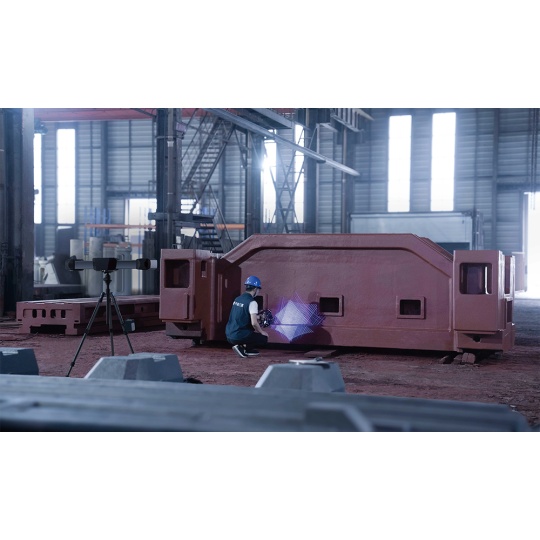

• Energie, industrie grea și utilități publice: Capacitatea de urmărire dinamică a scannerului permite scanarea precisă fără a fi necesari markerii. Acest sistem de urmărire pe distanțe lungi susține o distanță maximă de urmărire de până la 8,6 m, acoperind o zonă de stație unică de până la 206,7 m³. O astfel de acoperire extinsă îl face perfect pentru captarea de date precise la scară largă, ideal pentru aplicații precum inspectarea turbinelor de apă și a capetelor de foraj pentru detectarea deformărilor și a defecțiunilor.

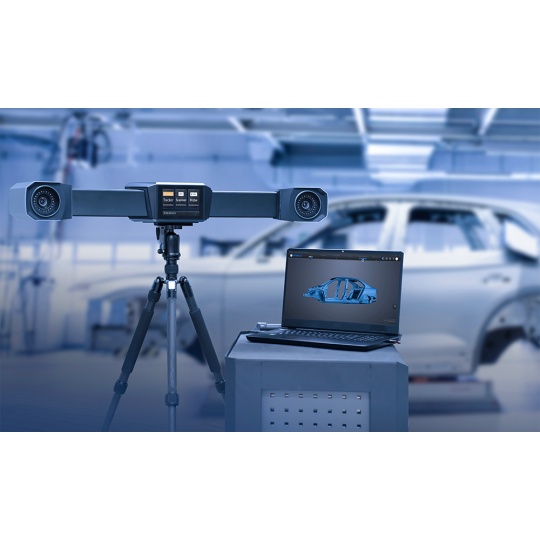

• Automotive: FreeScan Trak ProW, cu cele trei moduri de linie laser, este capabil să scaneze eficient atât suprafețele plane, cât și detaliile complexe. Împreună cu softul puternic, acesta devine un instrument excelent pentru analizarea deformărilor de suprafață și măsurarea precisă a găurilor din tabla de metal și alte componente.

Soft FreeScan Trak

• Vizualizarea calității datelor în timp real: Utilizatorii pot accesa calitatea markerilor scanati în timpul fotogrametriei video și verifica în timpul scanării dacă datele sunt complete.
• Rezoluție inteligentă: Ajustează automat rezoluția rețelei pe baza curburii obiectului, asigurând caracteristici mai clare și mai detaliate.
• Recunoaștere inteligentă a caracteristicilor: Detectarea inteligentă a limitelor permite scanarea rapidă și precisă a găurilor rotunde și pătrate, oferind date de înaltă precizie pentru găuri.
• Modul de inspecție: Integrarea unui modul de inspecție, certificat de PTB, pentru o inspecție completă de înaltă calitate și de încredere.

Date tehnice

Broşură
