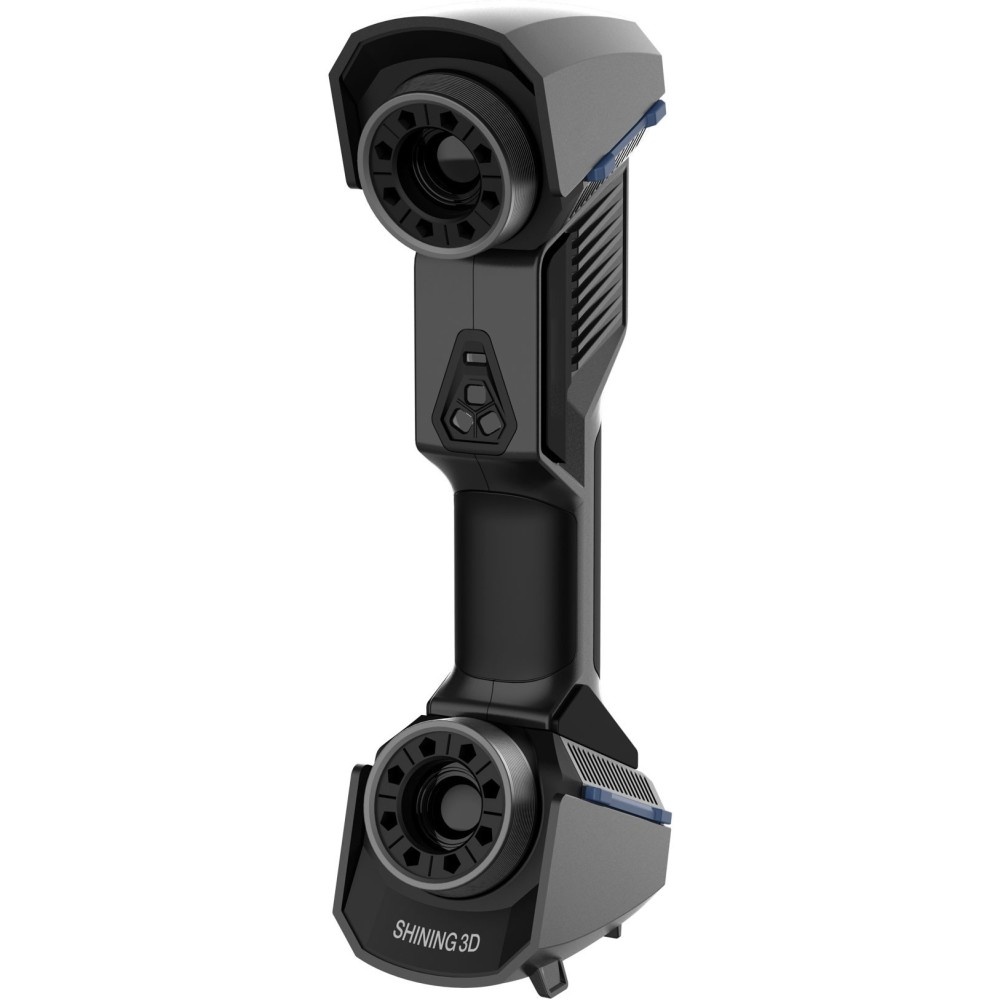

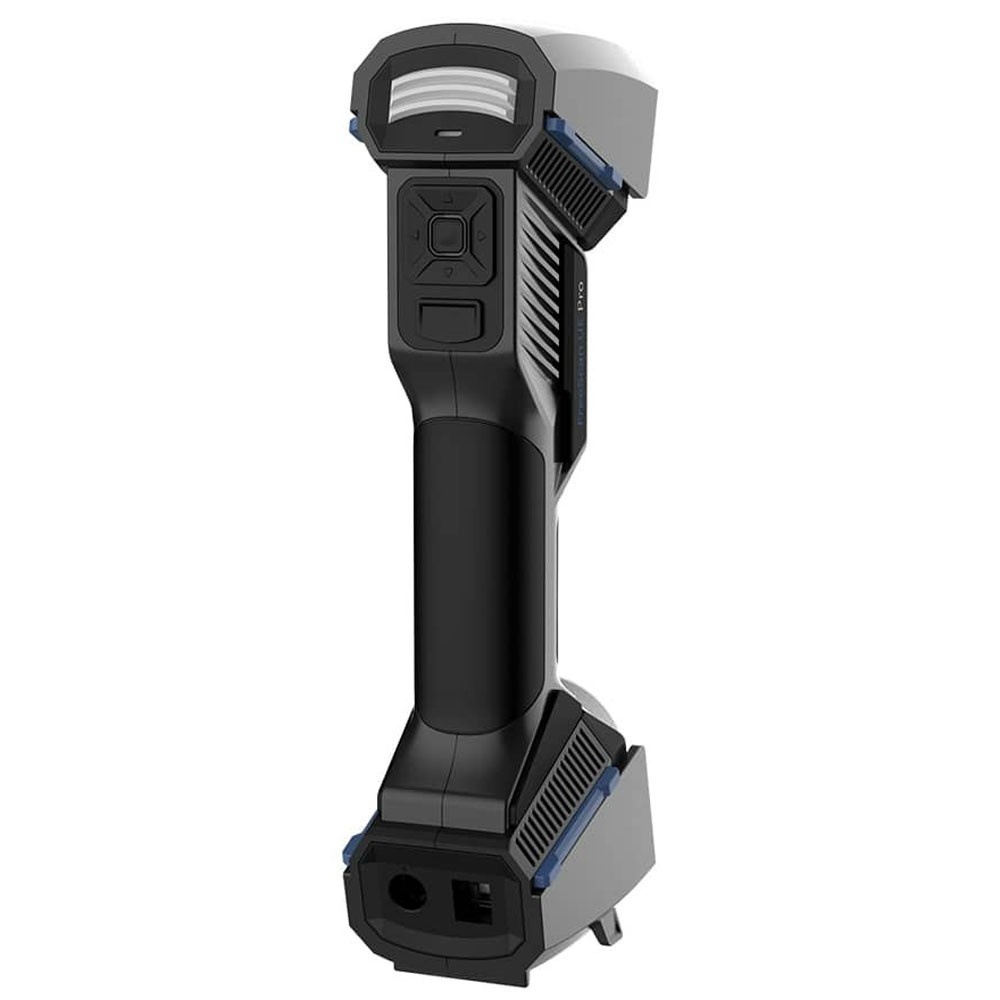

Shining3D Freescan UE Pro2

Description

Scaner 3D pentru metrologie Shining 3D Freescan UE PRO2

Rapid, cu laser, portabil, wireless

Bucurați-vă de mobilitate și eficiență de neegalat

Bazându-se pe capabilitățile seriei FreeScan UE, FreeScan UE Pro2 introduce un modul wireless integrat, oferind o flexibilitate și mobilitate fără precedent. Cu capacitatea sa de scanare ultra-rapidă, FreeScan UE Pro2 dublează eficiența, permițând finalizarea mai rapidă a proiectelor și sporind productivitatea generală.

Caracteristici principale

• Sursă de lumină: până la 50 de linii laser
• Acuratețea scanării: 0,02 mm
• Acuratețe volumetrică: 0,02 + 0,03 mm/m
• Viteză de scanare: până la 3.460.000 de puncte/s
• Adâncime de scanare: 360 mm
• Câmp vizual maxim (FOV): 600x550 mm
• Distanța între puncte: 0,01~10 mm
• Certificare de acuratețe: VDI/VDE 2634 Partea 3
• 3 funcții pentru aplicații versatile
• Scanare de mare viteză cu 50 de linii laser
• Scanare detaliată cu 7 linii laser paralele
• Scanarea găurilor adânci cu 1 linie laser
• Scanare în interior și exterior

Avantaje principale

• Mobilitate, flexibilitate fără inconveniența cablurilor și control de la distanță datorită modului wireless
• Eficiență dublată: capacitate de scanare ultra-rapidă de până la 3.460.000 de puncte/s
• Precizie volumetrică îmbunătățită datorată fotogrametriei binoculare patentate, fără markeri codificați pentru scanarea obiectelor mari
• Control simplificat și rapid al calității direct pe teren

Wireless și portabil, cu design ușor și compact

Cântărind doar 0,95 kg și având dimensiuni de 305,8 x 118,9 x 100,8 mm, FreeScan UE PRO2 este nu doar puternic, ci și portabil. Acest design ușor, împreună cu modulul său wireless integrat, permit transmiterea datelor fără cabluri, precum și transportul facil și inspecțiile pe teren, fiind ideal pentru lucrări de teren și medii dificile, pentru profesioniști care trebuie să se deplaseze frecvent între locații de lucru.

Inspecție din mers

FreeScan UE Pro2 este conceput pentru a stabili un nou standard în lumea metrologiei 3D portabile. Modulul de inspecție integrat și funcțiile sale avansate îl fac ideal pentru inspecții și aplicații versatile în diverse industrii, asigurând un control riguros al calității. Indiferent dacă lucrați cu piese mici și complexe sau componente mari, acest scanner permite operațiuni simplificate și îmbunătățește verificările rapide ale calității direct pe teren, oferind performanțe și fiabilitate excepționale.

Funcții avansate pentru un flux de lucru îmbunătățit

• Inspecție rapidă la fața locului: FreeScan UE PRO2 este conceput pentru inspecții rapide și eficiente pe teren. Modulul de inspecție integrat simplifică operațiunile și îmbunătățește procesele de control al calității. Viteza și acuratețea ridicată a scanării asigură utilizatorii că pot efectua verificări riguroase ale calității pe teren fără a compromite detaliile.
• Vizualizarea calității datelor: FreeScan UE PRO2 oferă vizualizarea calității datelor în timp real, ceea ce reprezintă o îmbunătățire semnificativă pentru profesioniști. Liniile laser proiectate pe obiect în vizualizarea 3D a software-ului, combinate cu indicatorii LED de pe scanner, permit utilizatorilor să determine dacă distanța de scanare este adecvată. În plus, indicatorul de calitate a rețelei în timp real ajută utilizatorii să evalueze calitatea datelor colectate, asigurând că toate zonele scanate sunt suficiente pentru analiza ulterioară.

Dublați viteza, dublați productivitatea

FreeScan UE PRO2 oferă o viteză de scanare de până la 3.460.000 de puncte pe secundă, făcându-l unul dintre cele mai rapide scanere de pe piață. Această viteză impresionantă reduce timpul de scanare fără a compromite acuratețea, ceea ce este esențial pentru inspecțiile pe teren și proiectele de mare amploare. În plus, FreeScan UE Pro2 dublează eficiența scanării comparativ cu generația anterioară. Astfel, sarcinile sunt finalizate fără probleme, sporind productivitatea în aplicațiile de inspecție.

• Modul de calcul integrat: accelerează captarea și procesarea datelor, reducând timpul total de scanare și încărcarea computerului.
• 50 de linii laser: asigură o scanare mai rapidă și mai completă.
• Rată de cadre ridicată: ajunge până la 180fps pentru o achiziție de date fluidă și rapidă.

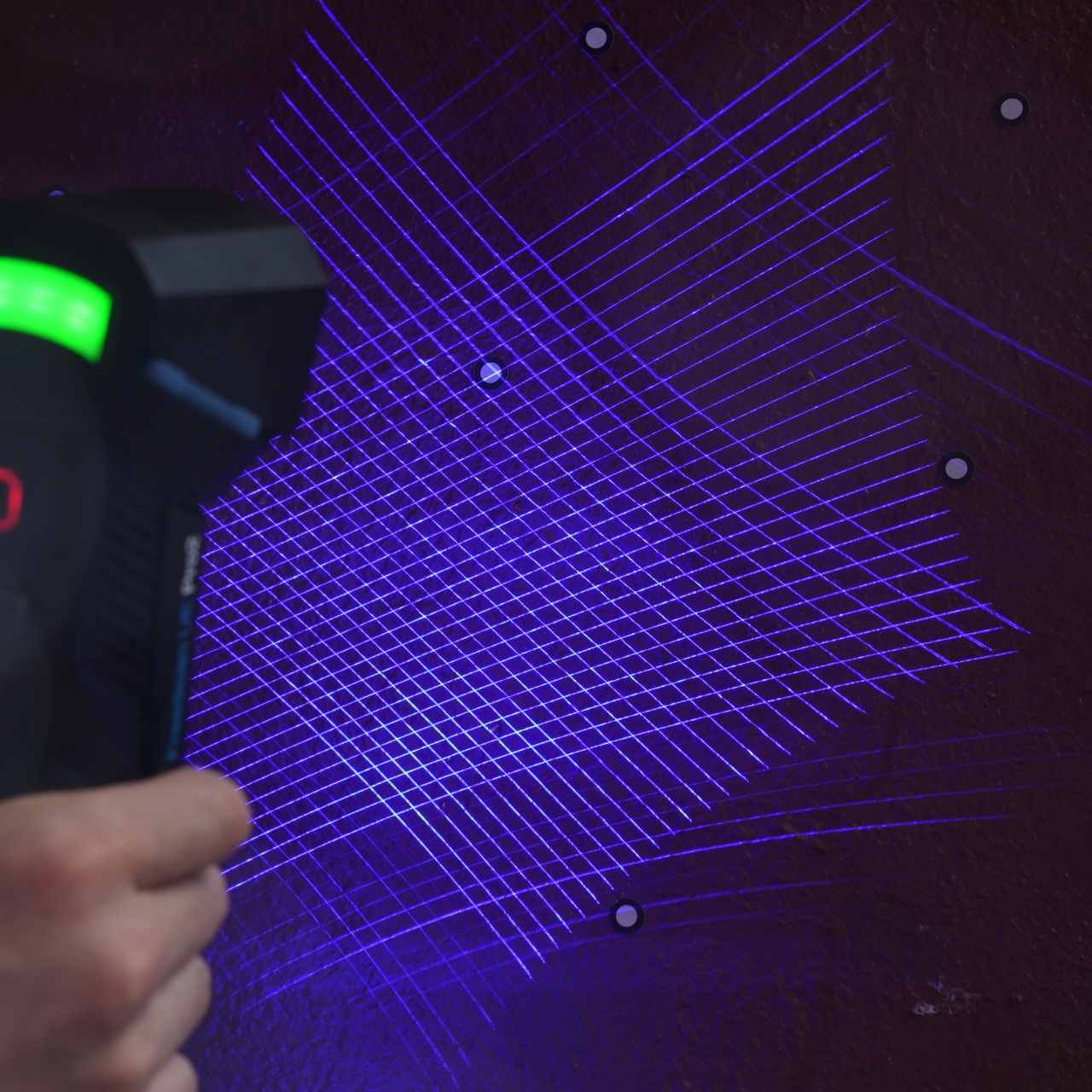

Sursă de lumină: 50 de linii laser pentru detalii superioare

Una dintre caracteristicile deosebite ale FreeScan UE PRO2 este sistemul său puternic de scanare cu laser. Echipat cu până la 50 de linii laser, acest scaner oferă detalii și acuratețe fără egal. Configurația cu linii multiple de laser permite captarea rapidă a datelor, garantând în același timp că cele mai complexe detalii ale obiectului sunt scanate cu o precizie ridicată.

Scanare de înaltă precizie

Precizia este esențială pentru FreeScan UE PRO2. Cu o acuratețe de scanare de până la 0,02 mm, acest scaner 3D asigură captarea celor mai mici detalii cu o claritate excepțională. Acuratețea volumetrică de 0,02 + 0,03 mm/m îl face potrivit pentru aplicații care necesită niveluri ridicate de precizie pe zone mai mari de scanare.

Acuratețe ridicată pentru scanări la scară mare

Spre deosebire de metodele tradiționale de fotogrametrie, tehnologia de fotogrametrie binoculară patentată a FreeScan UE Pro2 optimizează poziționarea spațială a markerilor, asigurând o acuratețe constantă pentru obiectele de dimensiuni mari. Eliminând utilizarea țintelor codificate, reduce timpul de pregătire cu cel puțin jumătate, menținând în același timp același nivel ridicat de acuratețe volumetrică.

Adâncime de scanare și câmp vizual optim

Adâncimea de scanare de 360 mm și câmpul vizual maxim (FOV) de 600 x 550 mm permit utilizatorilor să scaneze o gamă variată de obiecte. De la piese mecanice mici la componente industriale mari, FreeScan UE PRO2 poate gestiona cu ușurință sarcini de scanare diverse.

Distanța ajustabilă între puncte

Distanța ajustabilă între puncte, variind de la 0,01 la 10 mm, le oferă utilizatorilor posibilitatea de a ajusta procesul de scanare în funcție de complexitatea obiectului și de nivelul de detaliu necesar. Acest lucru face ca scanerul să fie adaptabil atât pentru inspecții detaliate, cât și pentru scanarea suprafețelor mai ample.

Acuratețe certificată: VDI/VDE 2634 Partea 3

FreeScan UE PRO2 de la Shining 3D vine cu certificarea de acuratețe VDI/VDE 2634 Partea 3, cee ace asigură utilizatorii că scanerul respectă standardele internaționale de calitate și precizie. Această certificare este esențială pentru industrii în care lipsa acurateții este inacceptabilă, precum industria auto, aerospațială și ingineria de precizie.

Rezultate certificate și garantate

Cu o acuratețe volumetrică de până la 0,02 mm + 0,015 mm/m utilizând fotogrametria, FreeScan UE Pro2 oferă o acuratețe globală și rezultate de scanare consecvente și de încredere.

Laboratorul de Acuratețe SHINING 3D, acreditat de CNAS conform ISO 17025, asigură o calibrare riguroasă a metrologiei optice. Bazat pe liniile directoare VDI/VDE 2634, laboratorul garantează trasabilitatea proceselor de măsurare și a rezultatelor de calibrare.

Certificări robuste

FreeScan UE PRO2 de la Shining 3D este echipat cu multiple certificări, inclusiv CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC și TiSAX. Aceste certificări garantează că scanerul respectă reglementările internaționale stricte și standardele de calitate, făcându-l un instrument de încredere în diverse industrii.

Aplicații

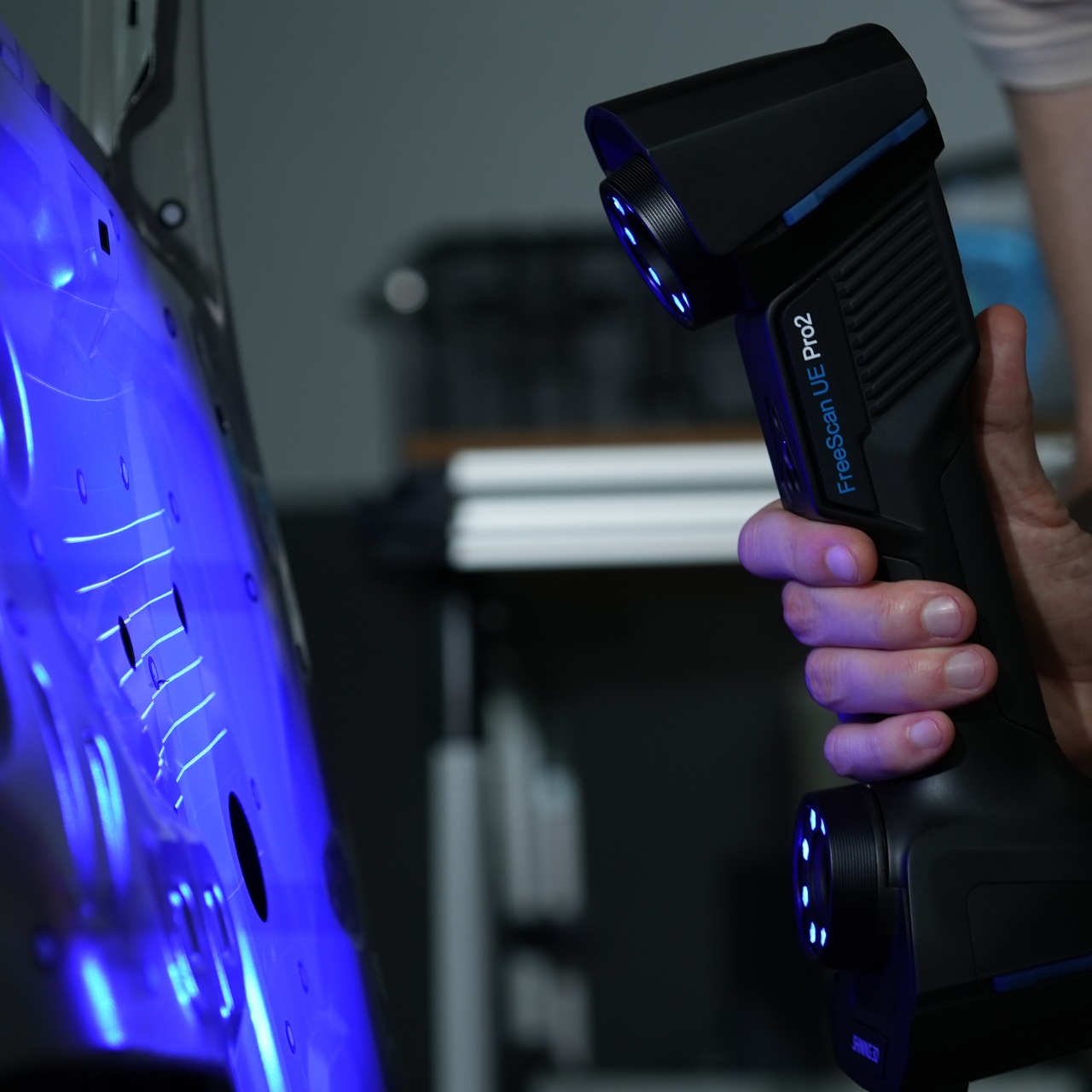

Industria auto

Cu cele 50 de linii laser, FreeScan UE Pro2 captează atât suprafețele plane, cât și detaliile complexe, cu o capacitate de scanare ultra-rapidă. Este ideal integrat pentru analiza deformărilor de suprafață. Cu acuratețea de nivel metrologic și vitezele de scanare mari, asigură detecția precisă a acurateței poziționale a orificiilor din tablă și a altor componente. Capacitatea wireless îmbunătățește ușurința în utilizare, făcându-l perfect pentru un control al calității eficient și precis în producție.

Utilaje de producție și transaport și alte mijloace de transport

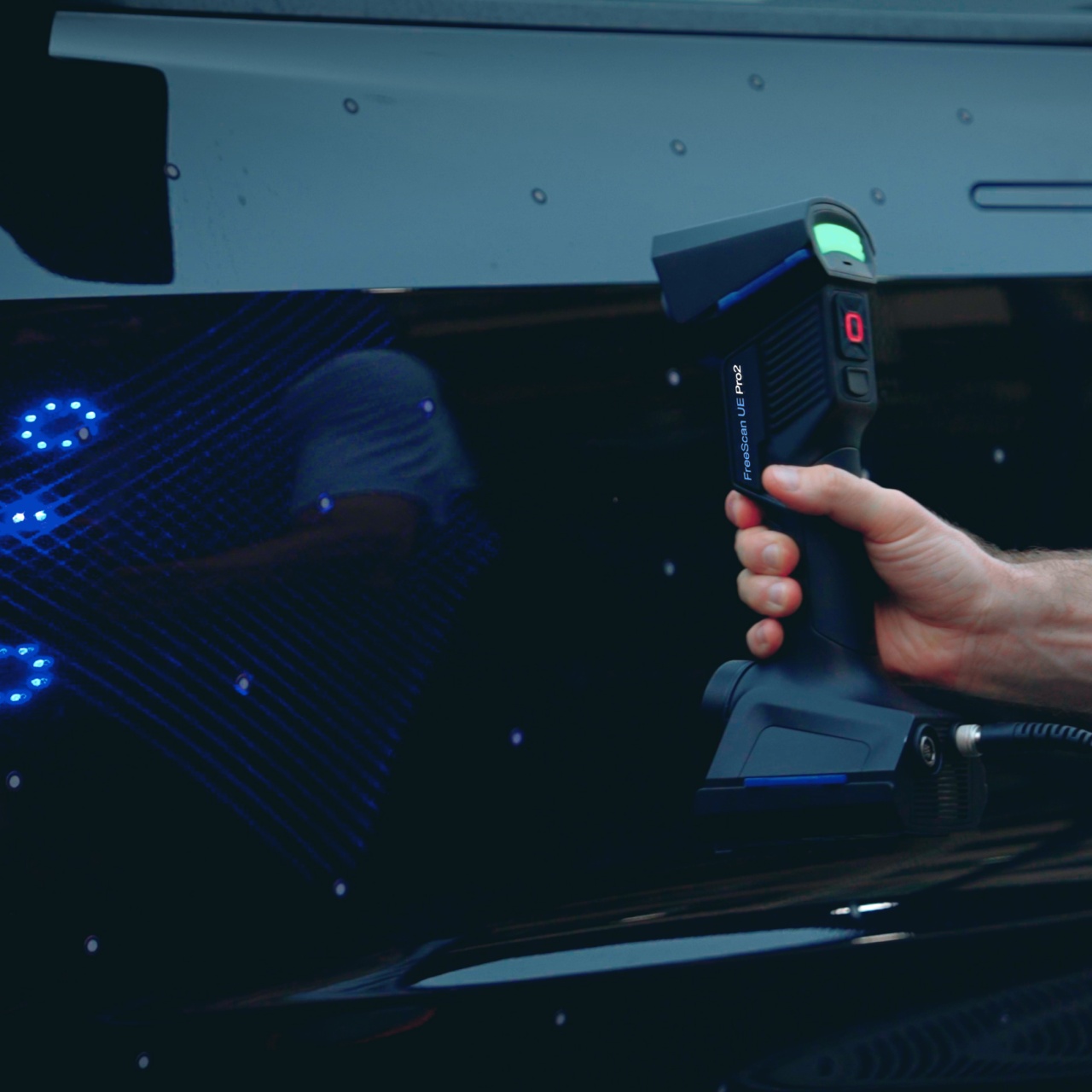

FreeScan UE Pro2 este echipat cu o adaptabilitate excelentă la diverse materiale, permițând scanarea cu încredere a suprafețelor întunecate sau reflectorizante, atât în interior, cât și în exterior. Această combinație de viteză, flexibilitate și adaptabilitate la materialul de scanat îl face ideal pentru inspecții detaliate și întreținerea echipamentelor mari și a vehiculelor.

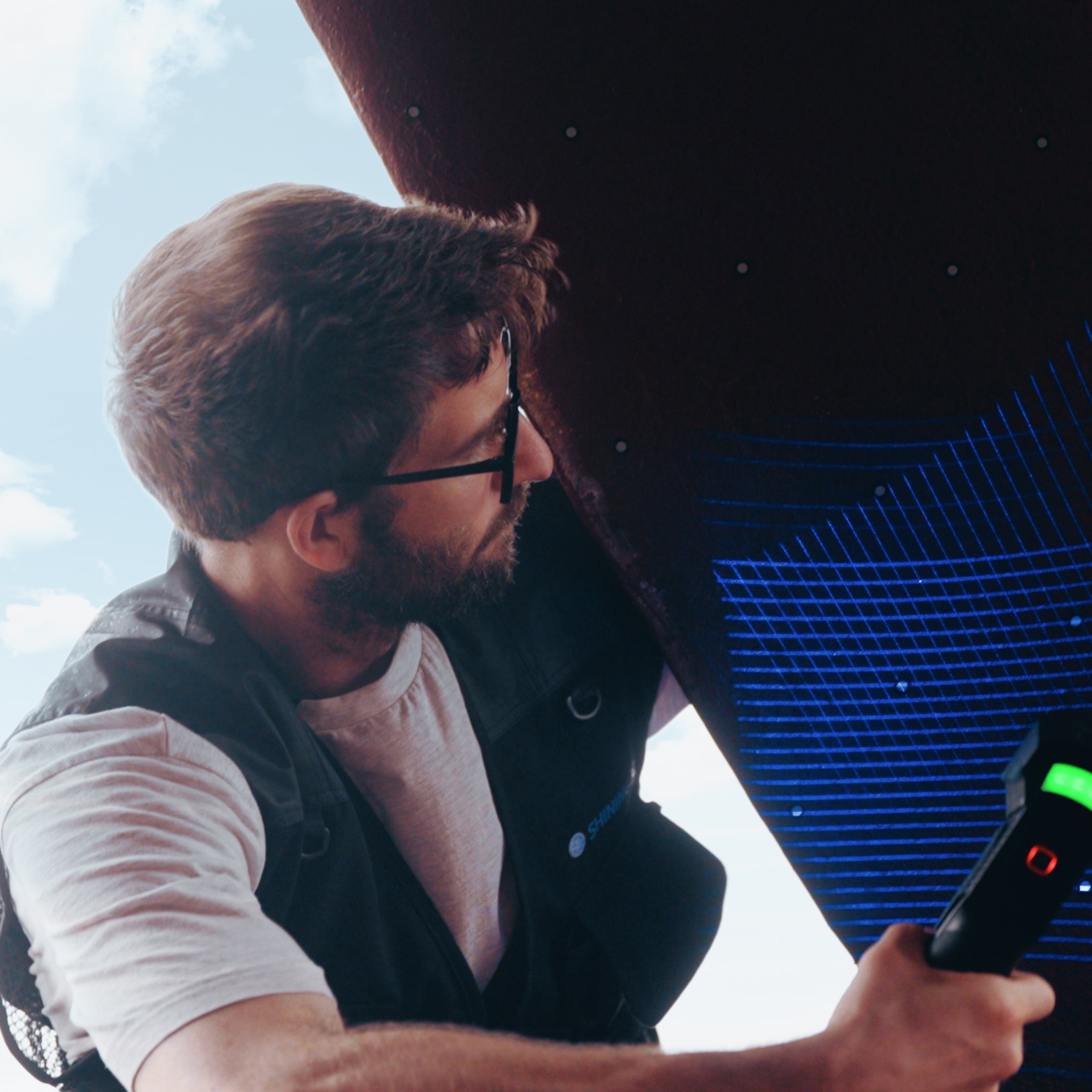

Energie, industrie grea și utilități publice

Capacitatea wireless a FreeScan UE Pro2 permite mișcarea neîngrădită în jurul echipamentelor și infrastructurii masive, fără problemele cablurilor. Combinată cu tehnologia de fotogrametrie patentată de SHINING 3D, asigură o acuratețe de încredere, făcându-l ideal pentru inspectarea turbinelor, conductelor și altor componente critice.

Industria aerospațială

Componentele aerospațiale trebuie să respecte standarde stricte de siguranță și performanță. FreeScan UE PRO2 permite producătorilor și inginerilor să capteze scanări 3D extrem de precise ale pieselor, contribuind la asigurarea conformității cu reglementările din industrie.

Producție și control al calității

Pentru producția generală, FreeScan UE PRO2 simplifică procesul de inspecție. Indiferent dacă este vorba de asigurarea calității unei serii de producție sau de efectuarea inspecțiilor pieselor personalizate, viteza și acuratețea scanner-ului îl fac un instrument valoros pe linia de producție.

Sănătate și dispozitive medicale

În domeniul sănătății, nevoia de precizie se extinde la dispozitivele medicale, proteze și implanturi. FreeScan UE PRO2 oferă scanări detaliate care ajută la proiectarea și fabricarea soluțiilor medicale personalizate, adaptate nevoilor fiecărui pacient.

Arheologie și patrimoniu cultural

Specialiștii în conservare și arheologii pot utiliza FreeScan UE PRO2 pentru a păstra digital artefactele și obiectele istorice. Acuratețea și detaliile ridicate garantează că obiectele culturale valoroase pot fi studiate și replicate fără contact fizic.

Softul FreeScan, intuitiv și solid

• Afișare în timp real a datelor de rețea: softul simplificat afișează datele de rețea în timp real în timpul procesului de scanare, îmbunătățind calitatea vizuală și economisind timp pentru generarea rețelei ulterior.
• Șablon de scanare personalizat: economisiți timp și asigurați consecvență configurând propriul șablon de scanare. Nu este nevoie să setați parametrii manual.
• Vizualizarea calității datelor: utilizatorii pot monitoriza distanța de scanare prin culoarea liniei laser sau indicatorul LED și evalua calitatea datelor cu indicatorul de rețea în timp real.
• Rezoluție flexibilă: EXScan vă permite să schimbați rezoluția ulterior, conform nevoilor dvs., fără a fi necesar să reporniți proiectul.

Configurație hardware recomandată pentru performanță optimă

Pentru a asigura funcționarea la capacitate maximă a FreeScan UE PRO2, se recomandă utilizarea unei configurații de computer de înaltă performanță. Specificațiile ideale sunt:

• Sistem de operare: Windows 11 Professional 22H2 (64-bit)
• Procesor: Intel® Core™ i7-13700H de generația a 13-a sau superior
• Placă grafică: NVIDIA GeForce RTX 4060 Laptop GPU sau superior
• Memorie video: 8GB sau mai mult
• RAM: 64GB sau mai mult, DDR5 dual-channel
• Interfață: USB 3.0
