Shining3D OptimScan Q12

Description

Scaner 3D de înaltă precizie pentru inspecții OptimScan Q12

Caracteristici principale

• 4 camere de 12,3 MP
• Dublu interval de scanare
• Fuziune monoculară-stereo (MSF)
• Expunere multiplă

Înaltă performanță fiabilă

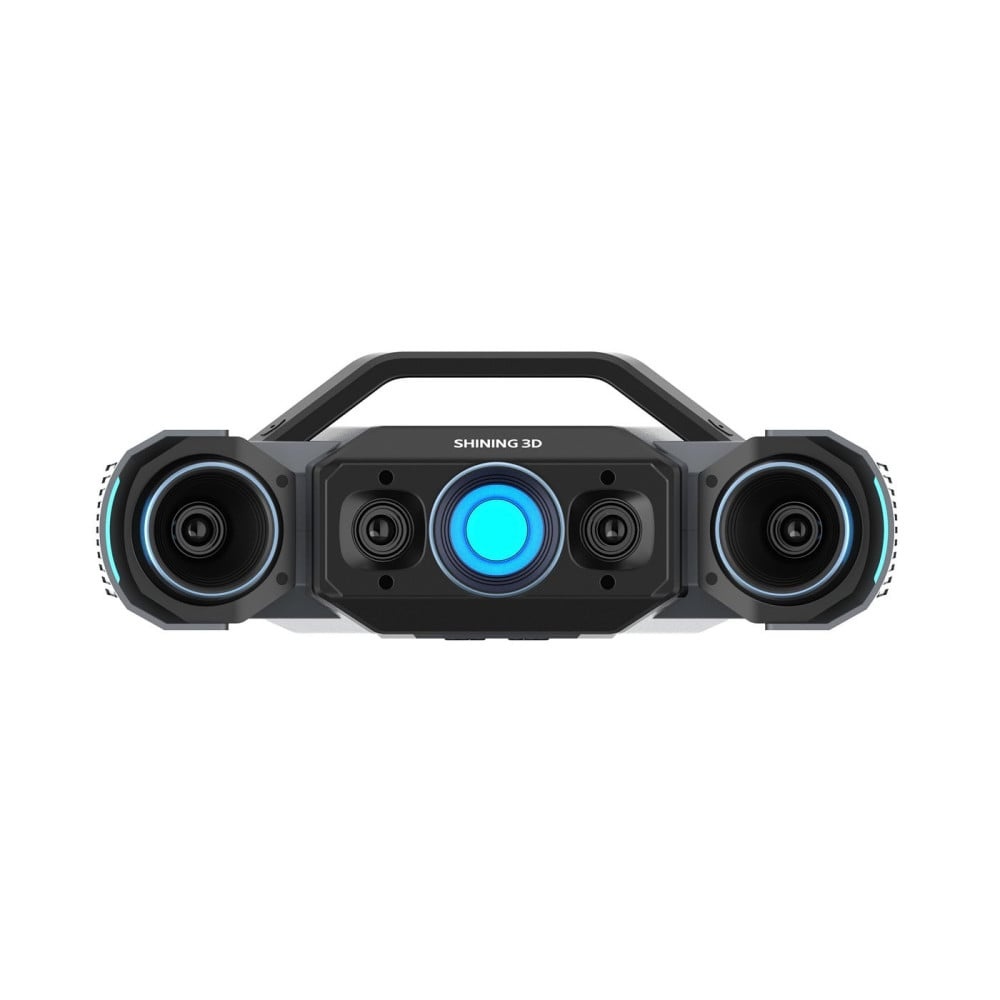

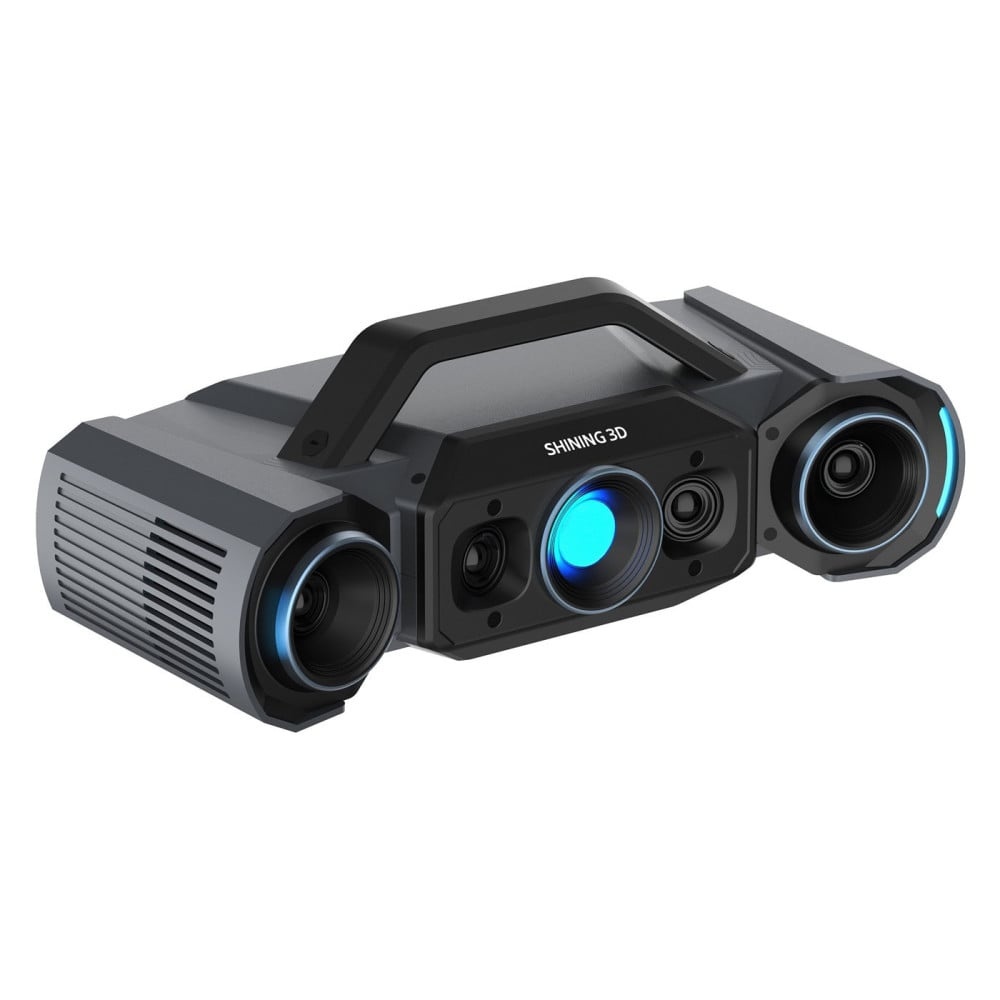

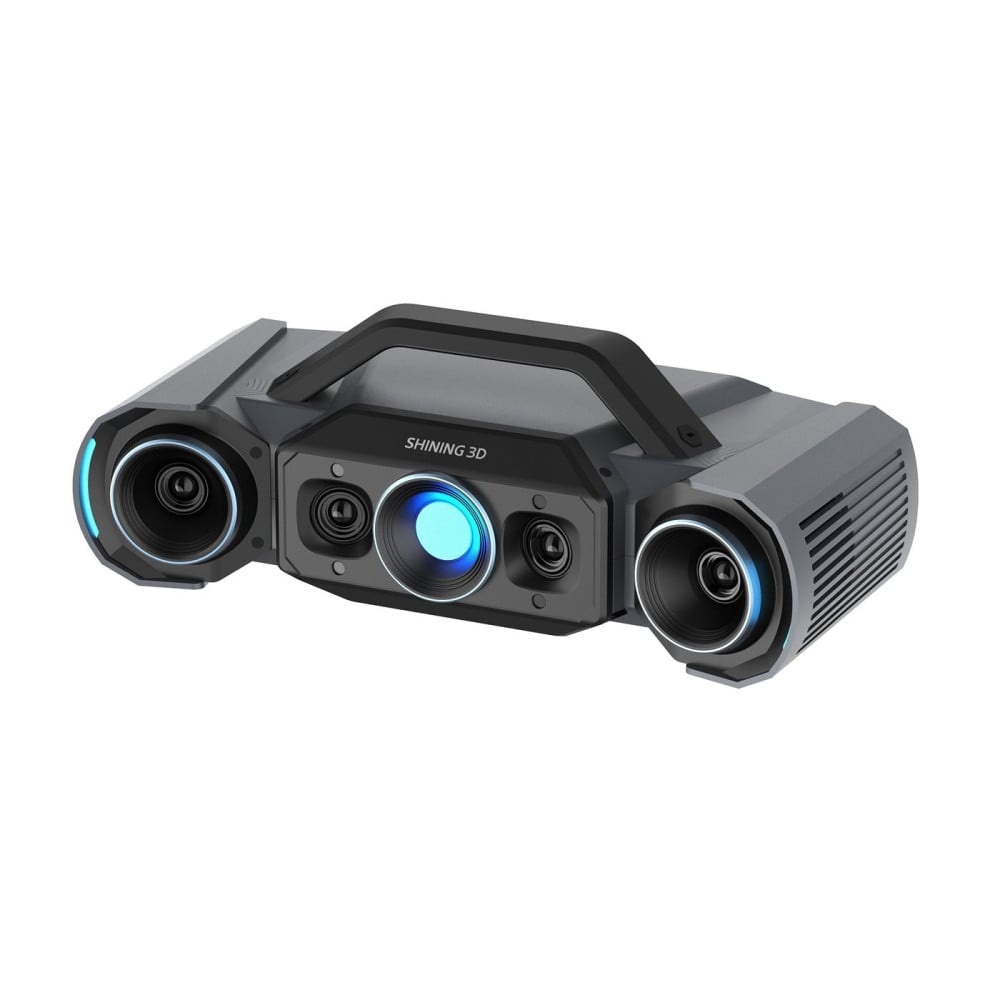

OptimScan Q12, echipat cu 4 camere de 12,3 megapixeli, captează cu precizie detalii geometrice fine de pe suprafața obiectelor.

Combinat cu module hard puternice și algoritmi avansați de reconstrucție 3D, oferă o acuratețe impresionantă de până la 0,005 mm, asigurând o repetabilitate stabilă.

Dublu interval de scanare, operare ușoară

OptimScan Q12 dispune de două intervale de scanare care pot fi comutate cu un singur clic, fără ajustări manuale ale deschiderii sau distanței focale.

• Interval mare: 430 x 300 mm
• Interval mic: 160 x 110 mm

Datele scanate din diferite intervale pot fi îmbinate perfect în soft, asigurând atât eficiență, cât și nivel ridicat de detalii.

Fuziune monoculară-stereo (MSF)

Funcția de fuziune monoculară-stereo crește eficient acoperirea datelor și îmbunătățește integritatea acestora, în special în zone dificile precum colțurile sau îmbinările pieselor industriale.

Expunere multiplă, scanare mai rapidă

Echipat cu un modul de procesare dual-chip integrat, OptimScan Q12 oferă o achiziție rapidă de imagini și procesare eficientă a datelor. Fiecare captură durează mai puțin de 1 secundă și înregistrează până la 12 milioane de puncte cu o precizie excepțională.

Pentru un flux de lucru și mai eficient, Q12 include mai multe moduri de expunere — inclusiv expunerea automată inteligentă — reducând semnificativ timpul de scanare și asigurând rezultate optime pe o varietate de suprafețe.

Versatil și ușor de adaptat

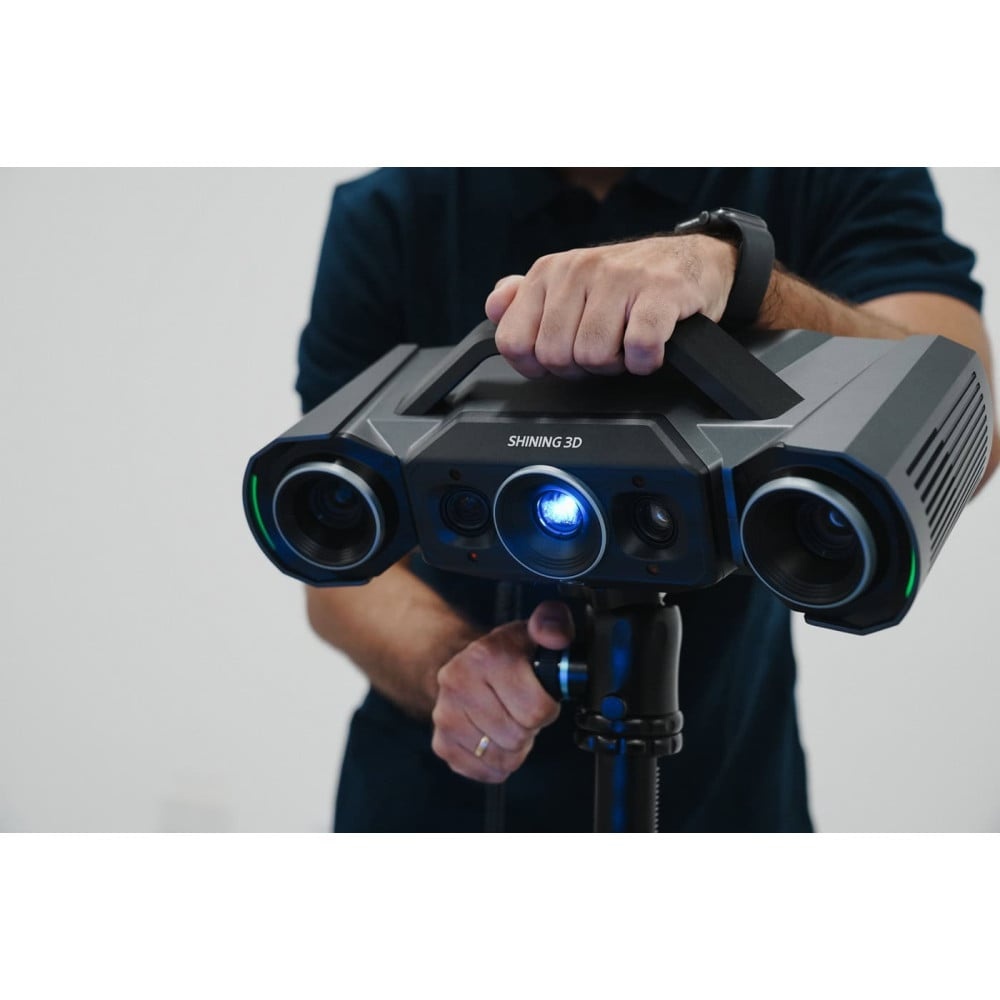

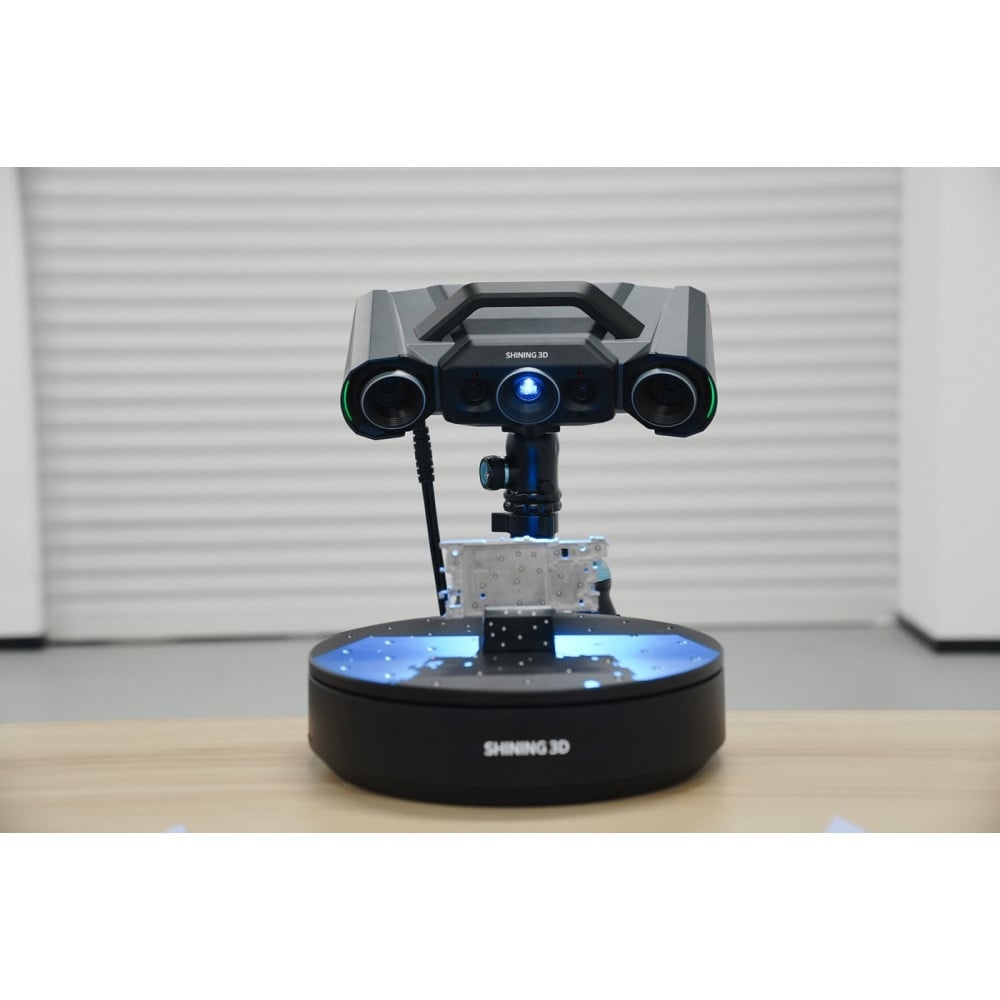

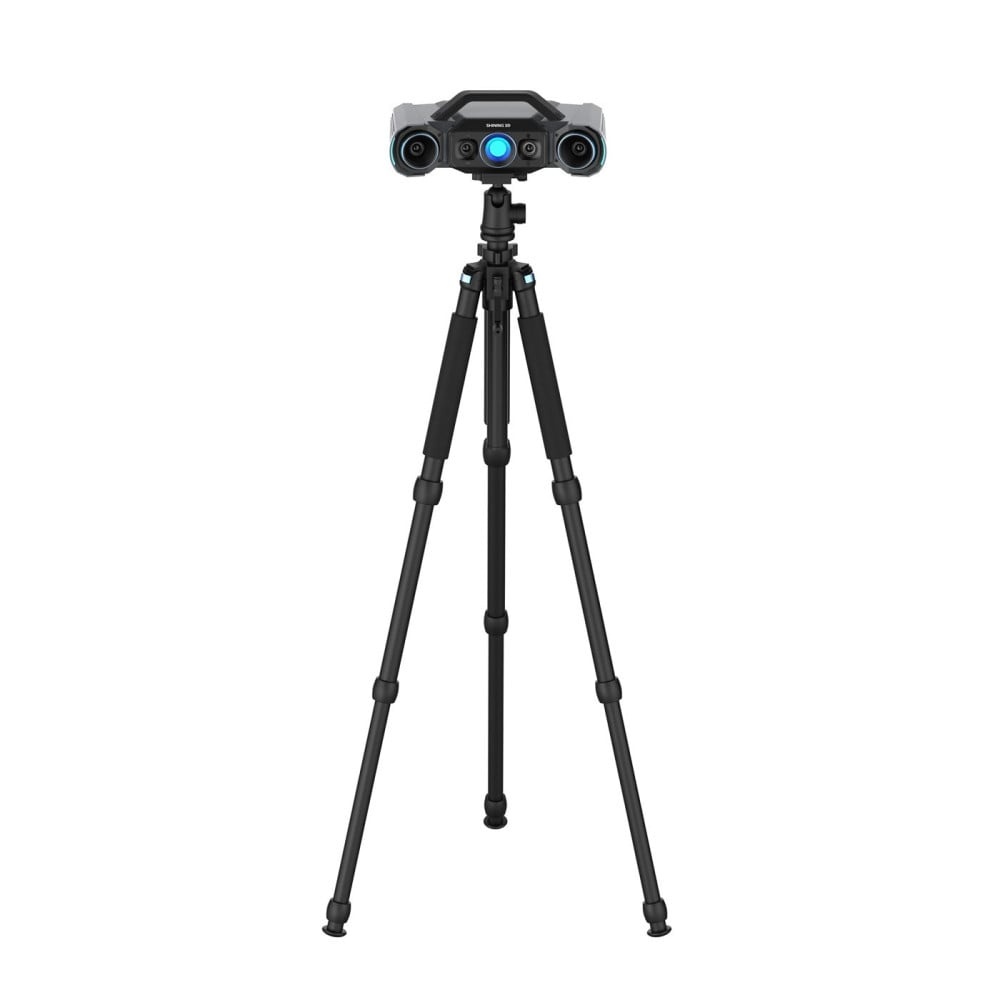

OptimScan Q12 are un design compact și este ușor de transportat, oferind flexibilitate pentru scanarea manuală. Pentru operare semi-automată, poate fi utilizat cu un trepied fix și o masă rotativă automată cu o sarcină de până la 20 kg, crescând eficiența și consecvența scanării. În modul complet automatizat, se integrează cu un robot pentru inspecții precise și repetitive.

Soluție de inspecție automatizată

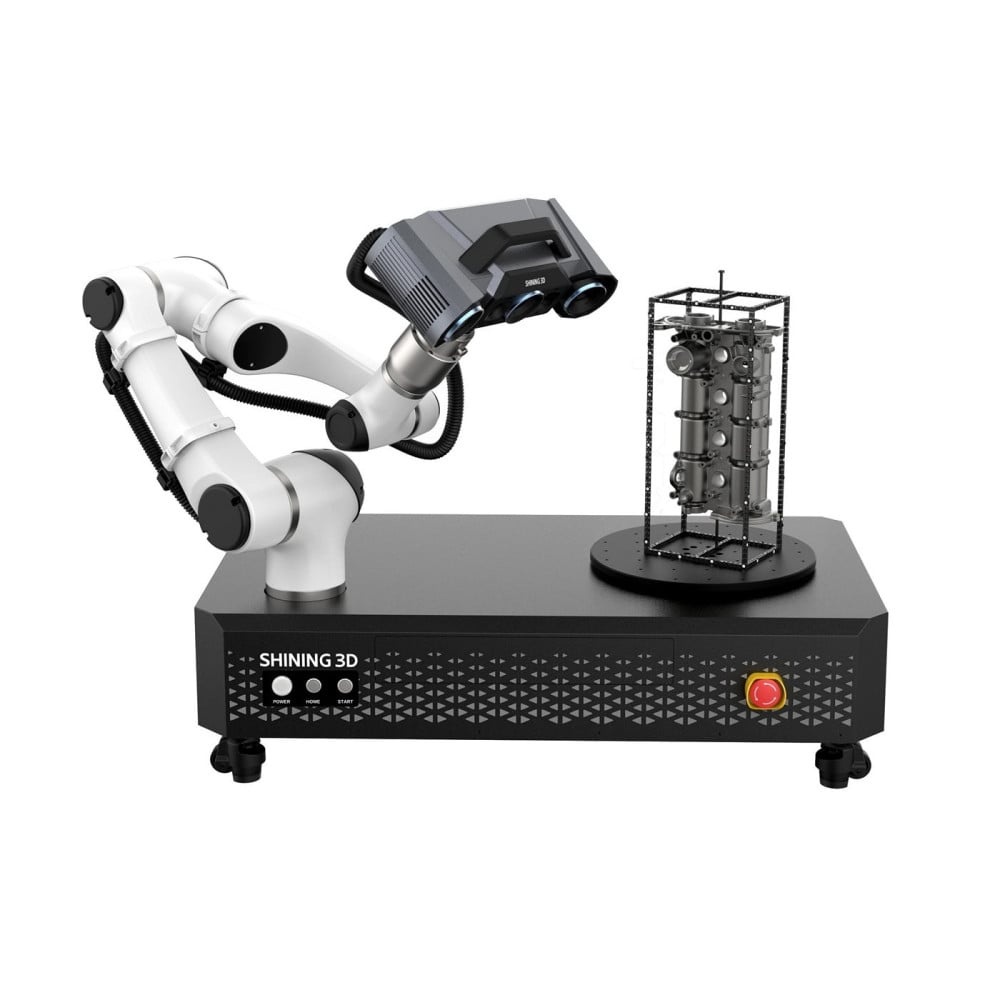

OptimScan Q12 se integrează perfect cu un sistem inteligent de inspecție 3D, permițând un flux de lucru complet automatizat, de la scanare până la generarea rapoartelor.

Flux de lucru:

1. Configurarea traseului robotului
2. Scanare 3D automatizată
3. Analiză automată a datelor
4. Generare automată a raportului

Aplicații

• Inspecția dimensiunilor componentelor (GD\&T)

Aplicații: Piese prelucrate cu precizie, precum blocuri motor, carcase de transmisie, pale de turbină și componente ale sistemului de frânare.

Funcții: Achiziție rapidă de date sub formă de nor de puncte de înaltă densitate pentru analiza toleranțelor geometrice (de ex. planeitate, rotunjime, poziție) prin comparare cu modelele CAD. Detectează erori de prelucrare (de ex. bavuri, deformări) pentru a asigura conformitatea cu standardele din industrie.

• Controlul calității pieselor ștanțate și tablei metalice

Aplicații: Piese din tablă ștanțată, precum aripi și componente structurale ale șasiului.

Funcții: Scanarea contururilor suprafeței pentru a analiza efectele de revenire elastică și pentru a optimiza parametrii de proiectare ai matriței de ștanțare. Se realizează inspecția dimensională completă (FAI) pentru a detecta cute fine sau fisuri, reducând problemele ulterioare de sudură și asamblare.

• Dezvoltare și reparare matrițe

Aplicații: Matrițe pentru injecție, matrițe pentru turnare sub presiune.

Funcții: Scanarea matrițelor uzate și realizarea unui proces de inginerie inversă pentru a genera modele 3D ce oferă ghidaj pentru reparare sau refabricare. Compararea datelor între matrițele vechi și cele noi pentru a prezice durata de viață și a reduce costurile de oprire a producției.

• Inspecție automată pe linia de producție (integrată cu roboți)

Aplicații: Stații critice ale liniei de producție.

Funcții: Integrarea cu brațele robotizate permite scanarea complet automatizată. Sunt generate rapoarte de inspecție în timp real pentru a monitoriza tendințele de producție și a oferi avertismente timpurii despre abateri.

Software OptimScan

Fără abonamente, fără taxe ascunse.

OptimScan Q12 vine cu acces la softul Shining, puternic și actualizat continuu. Scanați cât doriți, pe tot parcursul anului, fără taxe ascunse sau costuri suplimentare.

Ghid pas cu pas

Softul OptimScan vă va ghida pe parcursul procesului de scanare 3D, de la calibrare până la scanarea 3D și editarea datelor.

Instrumente puternice de post-procesare

Softul OptimScan dispune de algoritmi inteligenți și o gamă largă de instrumente pentru curățarea, alinierea, combinarea și optimizarea scanărilor, creând modele 3D de înaltă calitate.

Fuziune multi-rezoluție

Algoritmul de fuziune multi-rezoluție permite combinarea a 3 niveluri de rezoluție (înaltă, medie și joasă) într-un singur proiect pentru sarcini de scanare complexe, îmbunătățind semnificativ eficiența fără duplicarea muncii.

Compatibil cu softuri 3D de pe piață

Softul OptimScan poate exporta modele etanșe și neetanșe în diverse formate de fișiere, asigurându-se că sunt compatibile cu cele mai populare softuri 3D de pe piață pentru proiectare ulterioară: Polyworks, Geomagic Control X, Geomagic Design X.
