QiTech Linie de extrudare filament

Descriere

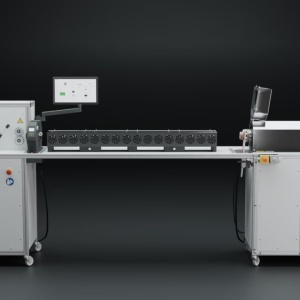

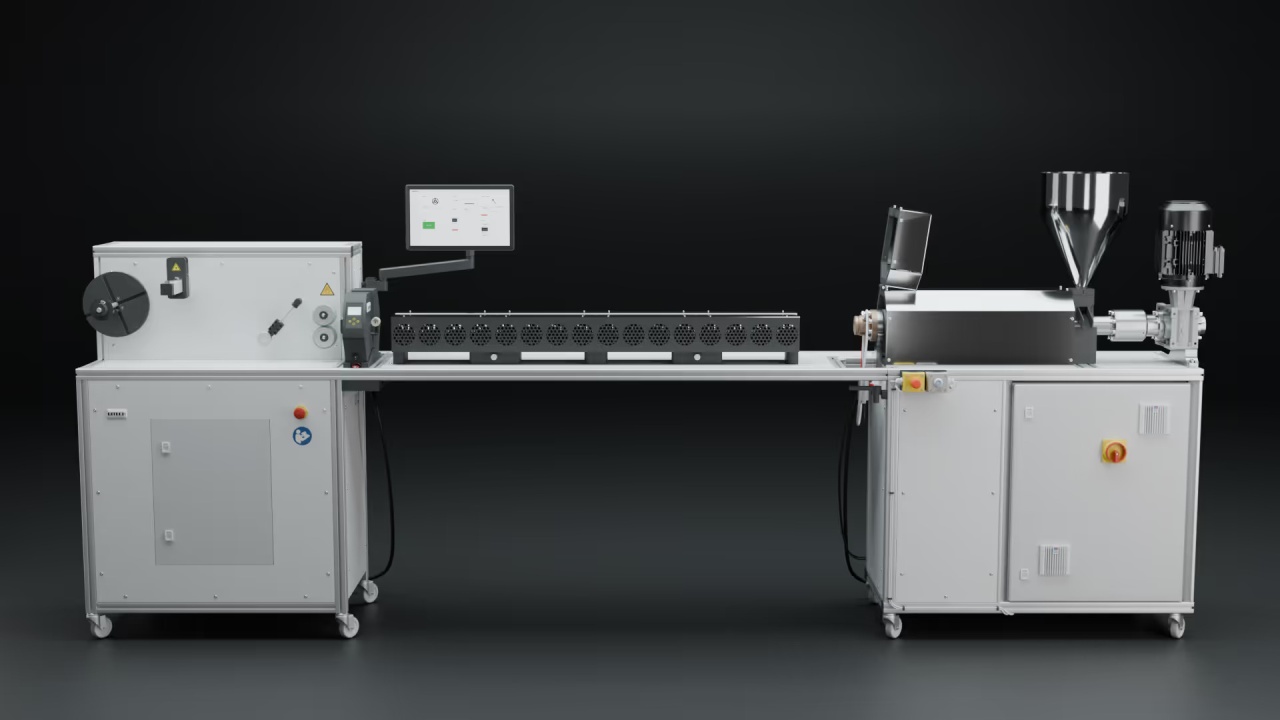

QiTech Linie de extrudare filament

EXTRUDAȚI + RĂCIȚI + MĂSURAȚI + BOBINAȚI

1. EXTRUDAȚI

Topiți granulatul și extrudați-l în filament nou

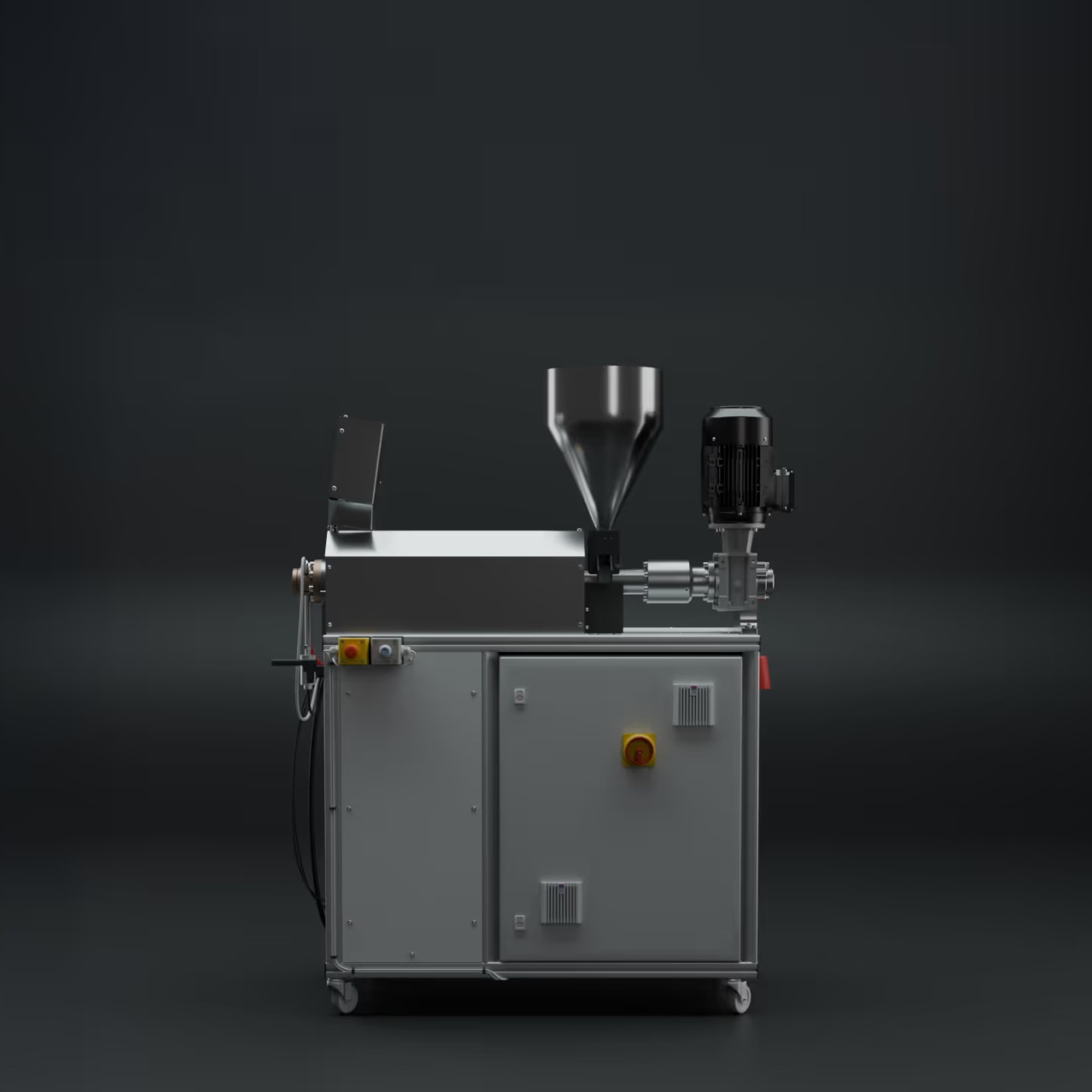

Extrudorul QiTech este inima liniei de producție a filamentului. Acesta topește precis granulele folosind zone de încălzire proiectate special și reglează presiunea materialului în duză în timp real prin control PID. Dacă presiunea fluctuează, mașina ajustează imediat viteza motorului — înainte ca orice problemă să apară. Rezultatul este un flux constant de material, care pune bazele unui filament final.

Caracteristici principale

• Control tactil, inclusiv sincronizarea mașinilor
• Șnec interschimbabil și cilindru bimetalic
• Fabricat și proiectat în Germania
• Senzor integrat de presiune a topiturii

Siguranță crescută datorită senzorului de presiune integrat

O caracteristică specială a extrudorului nostru este senzorul de presiune integrat, care citește constant presiunea la duză. Dacă, de exemplu, duza este blocată, mașina este oprită automat înainte ca o presiune enormă să se acumuleze, care ar putea deteriora extrudorul. Acest lucru face în special reciclarea materialelor armate cu fibre (precum CF-PLA sau GF-ABS) mai sigură.

În colaborare cu „SUEDSPITZE”, am făcut din siguranța mașinilor o prioritate încă din faza de concept. În plus, întregul nostru pachet Pro este verificat CE datorită sprijinului SUEDSPITZE.

Fabricat în Germania - profesional și de înaltă calitate

În cooperare cu un producător local de tablouri electrice, echipăm extrudorul nostru de laborator cu tablouri electrice de înaltă calitate, deoarece siguranța și performanța sunt prioritățile noastre principale.

Pâlnie

Imagine a lamelor rotorului tocătorului JARVIS.

Pâlnia este realizată din oțel inoxidabil și poate conține aproximativ 3 L, dar poate fi ușor extinsă cu o placă adaptor.

Forma pâlniei a fost aleasă pentru a permite procesarea granulelor reciclate (fulgi angulari de 3-5 mm) și pentru a preveni pe cât posibil „formarea de punți” în pâlnie.

Cu toate acestea, pentru a exclude complet blocarea unor fulgi mai mari la alimentare și pentru a menține astfel un flux constant de material, o formă/dimensiune uniformă a materialului de intrare este esențială pentru un diametru constant în timpul producției de filament.

Motor

Șnecul extrudorului este acționat de un motor de 1,5 kW și permite o viteză de extrudare de aproximativ 5-8 kg/h (în funcție de material).

Specificații motor:

• Putere: 1,5 kW
• Viteză de ieșire: 41 rpm
• Cuplu: 336 Nm
• Tensiune: 230/400 V/D/Y, 50 Hz

Senzor de presiune a topiturii

Extrudorul QiTech are un senzor precis de presiune a topiturii situat la capătul cilindrului șnecului. Acesta măsoară continuu presiunea chiar înainte de duză și, de îndată ce se acumulează o presiune excesivă, motorul extrudorului este oprit. Cu această oprire automată, polimerii armați cu fibre și compozitele, de exemplu, pot fi extrudate mai sigur.

În plus, motorul sau viteza de extrudare este corelată cu valorile citite de senzorul de presiune a topiturii, ceea ce permite un debit cât mai uniform posibil.

Duză

Semifabricatele permit clientului să găurească un diametru de duză potrivit pentru aplicația specifică, dacă este necesar.

Duzele sunt fabricate cu filet invers pentru a preveni desfiletarea acestora de către plastic.

Duze suplimentare, cu timp de livrare scurt, sunt disponibile ulterior.

Incluse în livrare:

5 duze din oțel: 1x 1,75 mm 1x 3 mm 3x semifabricate (cu pregaurire de 1 mm)

Elemente de încălzire

Pentru a optimiza calitatea filamentului produs, extrudorul QiTech Pro are 3 zone de temperatură care pot fi ajustate individual.

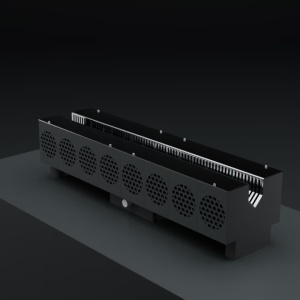

2. RĂCIȚI

Răciți eficient filamentul nou

După extrudare, filamentul este încă fierbinte și maleabil — iar exact în acest moment se determină rotunjimea sa finală. QiTech Airpath răcește precis materialul din lateral folosind patru ventilatoare puternice. Intensitatea răcirii este reglabilă continuu. Acest lucru permite filamentului să se întărească uniform fără a fi suflat sau fără a-și pierde forma.

Caracteristici principale

• Picioare reglabile pe înălțime
• Putere maximă ridicată
• Ventilatoare puternice și de înaltă calitate
• Viteză reglabilă

Compatibil cu aproape orice extrudor

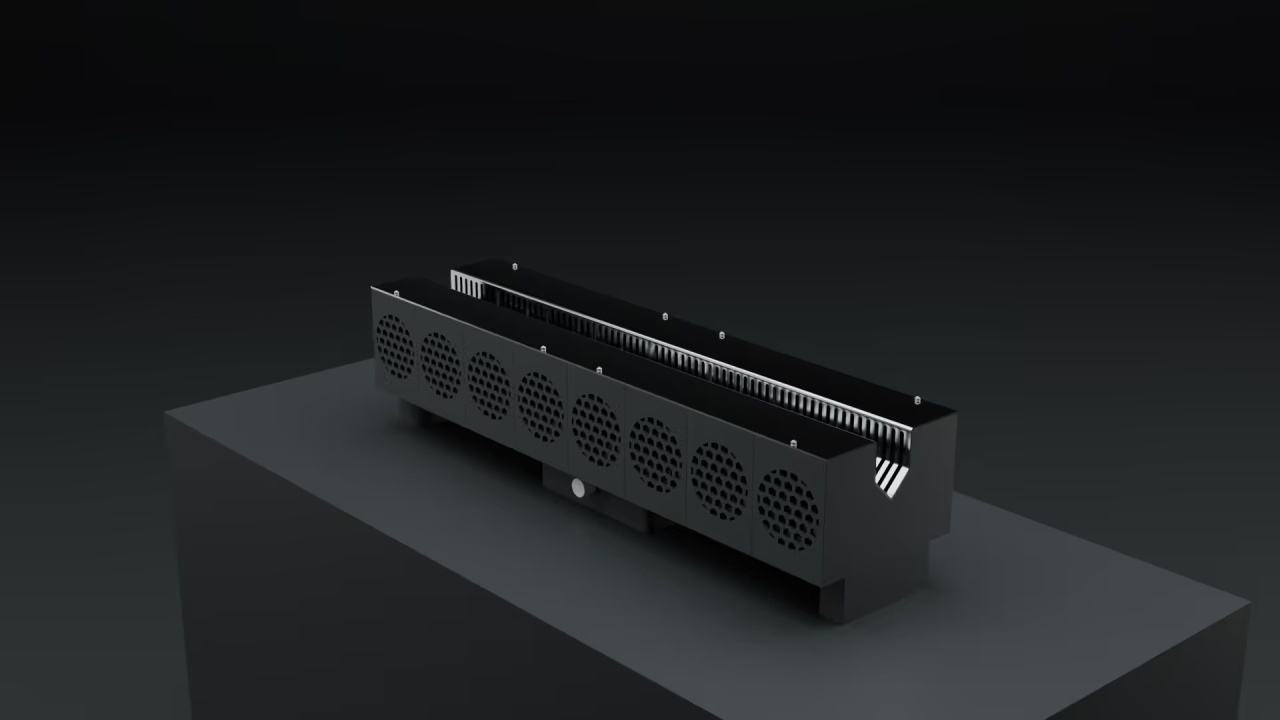

Airpath este o unitate de răcire care asigură o temperatură uniformă a filamentului pentru bobinare. Acest lucru este foarte important, deoarece filamentul prea fierbinte se poate lipi pe bobină, iar filamentul prea rece nu mai poate fi îndoit suficient pentru a se așeza compact.

Toată experiența pe care am acumulat-o de-a lungul anilor în extrudarea plasticului a fost integrată în designul Airpath-ului. Baza este un cadru robust din PETG și aluminiu, ventilatoarele sunt amplasate în centru și sunt bine protejate din toate părțile.

Cu ajutorul controlului intuitiv, puterea poate fi ajustată precis și pornită sau oprită prin apăsarea unui buton.

Ușor de utilizat

JARVIS Airpath este utilizat atunci când extrudarea a început deja. Poate fi introdus în fluxul de producție fără a opri procesul. Pentru a începe procesul de răcire, filamentul în mișcare este fixat pe Airpath cu ajutorul clemelor corespunzătoare. În acest fel, filamentul cald rămâne întotdeauna direct deasupra fluxului de aer de răcire.

Construcție

Construcția duală din PETG elastic și aluminiu ușor, dar rezistent, asigură stabilitate și durabilitate ridicate.

Utilizare

Airpath-ul este foarte ușor de utilizat. Intensitatea fluxului de aer poate fi ajustată continuu de la 0% la 100% și este afișată pe un ecran LCD clar. Cu ajutorul memoriei mecanice, Airpath-ul păstrează valoarea de putere setată chiar și atunci când este deconectat. Totuși, pentru a evita repetarea acestui lucru de fiecare dată, Airpath-ul are un comutator digital pornit/oprit.

Ventilatoare

Folosim 4 ventilatoare de înaltă performanță pentru Airpath, pe care le obținem de la un producător exclusiv. Ventilatoarele sunt extrem de puternice, dar totuși relativ silențioase.

Picioare reglabile pe înălțime

Airpath-ul are 4 picioare reglabile pe înălțime, fiecare putând fi ajustat manual. Acest lucru permite poziționarea Airpath-ului direct sub filamentul fierbinte al extrudorului și astfel maximizarea capacității de răcire.

Design modular

La fel de ușor cum este de utilizat, Airpath-ul este și ușor de reparat. Orice componentă poate fi demontată fără probleme de către client, imprimată sau comandată de la noi și apoi reinstalată.

3. MĂSURAȚI

Asigurați diametrul perfect al filamentului

Sistemul nostru de măsurare laser pe două axe verifică nu doar diametrul filamentului produs în timp real, ci și rotunjimea sa exactă. Orice abatere este detectată și documentată de QiTech și poate fi transmisă direct către bobinator, care ajustează corespunzător viteza de tragere. Acest lucru vă oferă nu doar asigurarea calității, ci și baza pentru o buclă de control complet automatizată de-a lungul întregii linii de producție.

Caracteristici principale

• Toleranță redusă
• Compatibilitate
• Control prin aplicația noastră
• Ușor de utilizat

Îmbunătățiți calitatea filamentului menținând un diametru constant

Laserul QiTech este soluția noastră pentru monitorizarea diametrului filamentului în timpul producției. Cu designul său modular, produsul nostru este compatibil cu aproape orice linie de extrudare și asigură producția unui filament uniform. Acest lucru este esențial pentru imprimări de înaltă calitate.

Ușor de utilizat

Măsurarea fără contact face integrarea laserului în lanțul de proces cât mai simplă posibil. În timpul extrudării, filamentul nu trebuie introdus manual cu dificultate, ci este ghidat comod peste rolele de ghidare.

Tehnologie laser

Comutator de oprire de urgență pentru tocătorul JARVIS. Este, de asemenea, verificat CE

Sistemul nostru de măsurare a filamentului utilizează două lasere care permit măsurători de înaltă precizie, cu abateri de ±0,01 mm într-un interval de 0,2-30 mm.

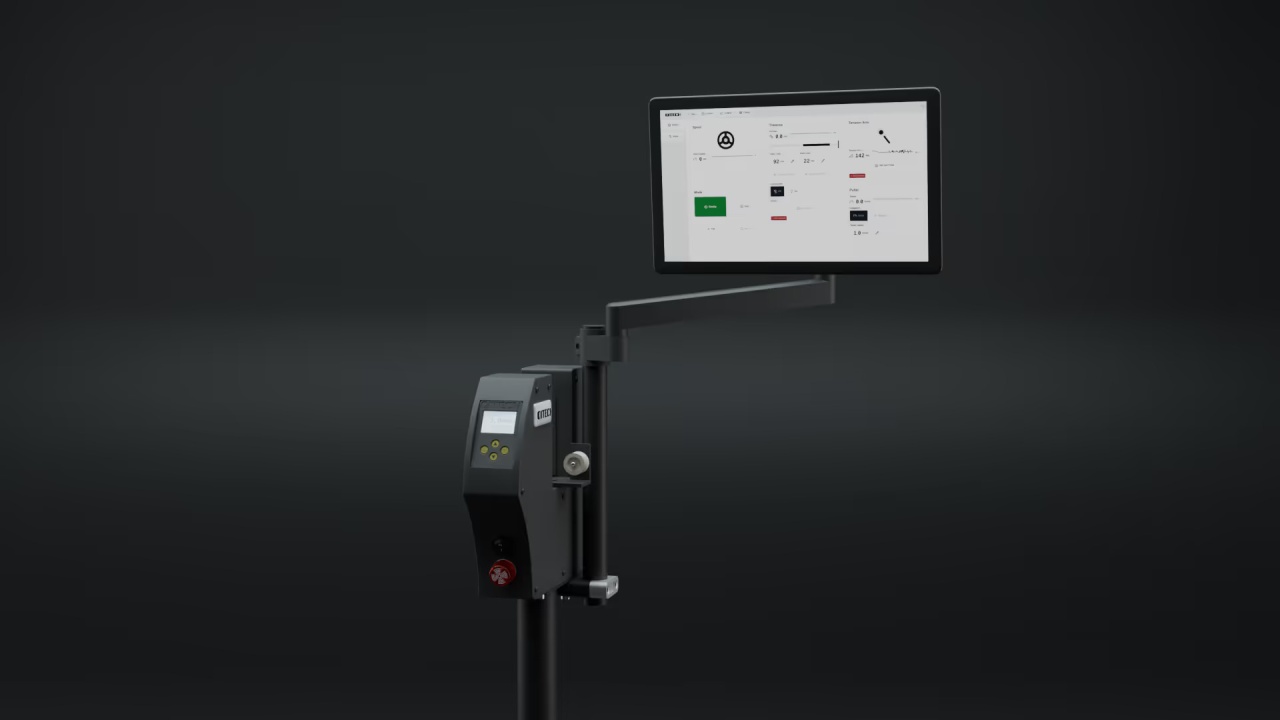

Controlați JARVIS DRE cu soful QiTech

Cu noul nostru software QiTech Control, puteți monitoriza toate mașinile noastre și vizualiza grafice și informații utile în timpul producției. Aplicația poate fi utilizată și pentru a sincroniza laserul cu unitatea noastră de bobinare. Acest lucru vă permite să ajustați automat viteza, astfel încât filamentul dumneavoastră să aibă diametrul dorit pe toată lungimea.

QiTech Control oferă, de asemenea, posibilitatea de a porni propriul server web, pe care îl puteți utiliza pentru a controla mașinile de pe telefonul mobil sau tabletă.

Interfață Modbus

Imagine a sitei detașabile. Astfel puteți utiliza și alte dimensiuni de sită

Pe partea din spate a unității există o conexiune pentru computere externe. Comunicarea Modbus poate fi utilizată pentru a solicita și transmite toate datele înregistrate.

Buzzer

Motor de înaltă calitate care vă permite să mărunțiți aproape orice

Dacă filamentul măsurat deviază de la diametrul dorit, laserul poate emite opțional un semnal sonor. În acest fel, se poate atrage imediat atenția asupra neregularităților în timpul funcționării.

4. BOBINAȚI

Bobinarea perfectă a filamentului pe role

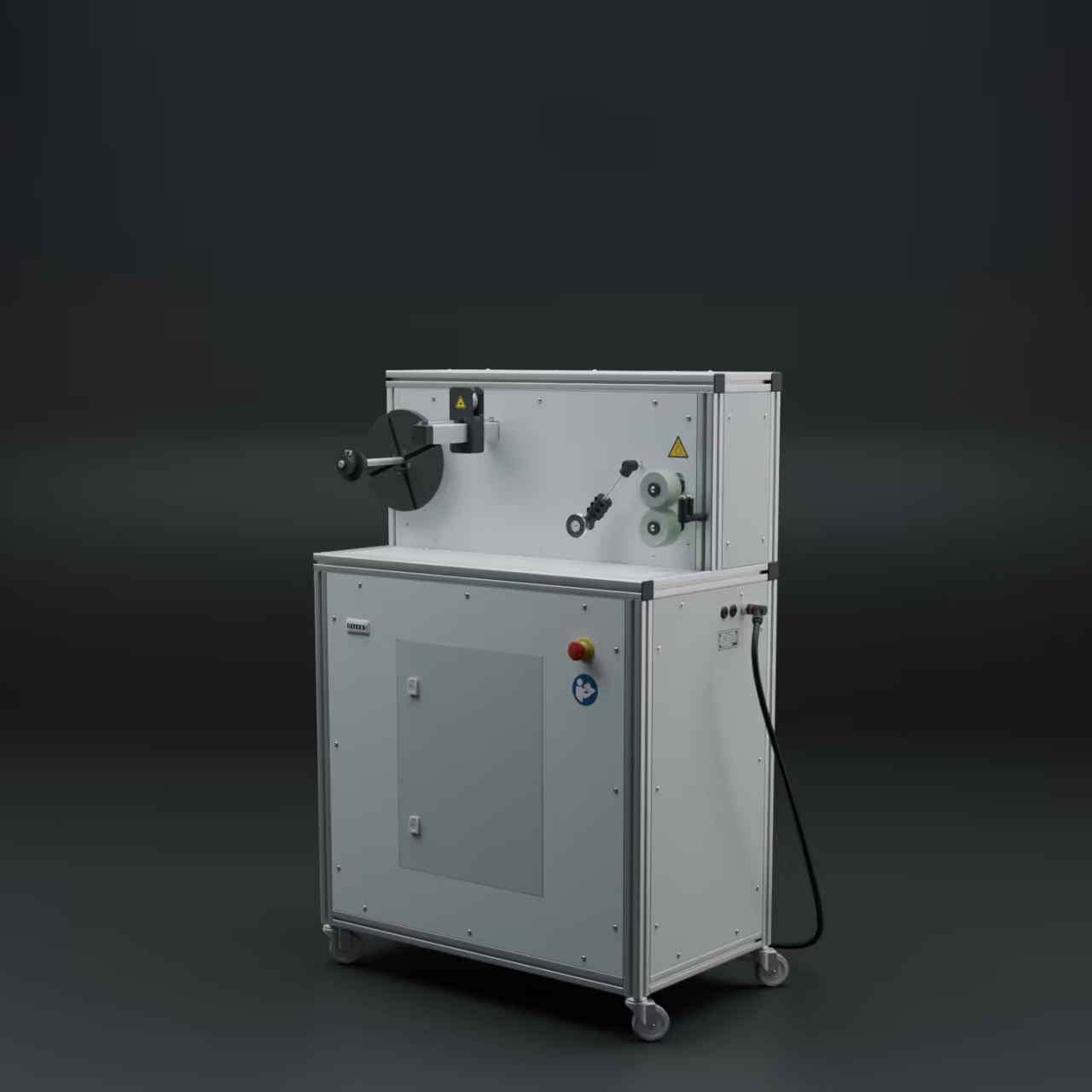

Totul trebuie să fie perfect la finalul liniei — iar exact de acest lucru se ocupă QiTech Winder. Acesta bobinează filamentul precis și uniform pe bobină și poate ajusta automat viteza pe baza datelor în timp real de la sistemul laser. Dacă laserul detectează o fluctuație a diametrului, unitatea de tragere corectează imediat viteza de alimentare — fără nicio intervenție manuală. Rezultatul este o bobină perfect înfășurată, pregătită pentru imprimare 3D.

Caracteristici principale

• Bobinare perfectă
• Bobine de până la 10 kg
• Control tactil, inclusiv sincronizarea mașinilor
• Compatibil cu aproape toate extrudoarele

Produceți propriul filament cu bobinatorul QiTech

Datorită controlului inteligent al vitezei, mașina noastră de bobinare asigură un filament bobinat precis și perfect în producția dumneavoastră.

De îndată ce sistemul detectează că nu mai există tensiune în filament, viteza se ajustează automat. Acest lucru face bobinatorul ușor de utilizat și compatibil cu aproape orice extrudor de filament.

Dacă doriți să produceți propriul filament, bobinatorul nostru este mașina perfectă pentru dumneavoastră.

Cum este construit bobinatorul QiTech?

QiTech Winder este o mașină care poate fie să bobineze filament proaspăt de la extrudor, fie să rebobineze filament de pe o bobină pe alta.

Este alcătuit dintr-o unitate de tragere, un ghidaj de filament și un ax de bobinare.

Prin ajustarea vitezei de tragere, grosimea poate fi ajustată în timp ce filamentul este încă fierbinte. În final, ghidajul de filament asigură distribuția uniformă pe bobină.

Unitate de tragere

Unitatea de tragere este prima componentă care prinde filamentul. Cu rolele sale din silicon încărcate cu arc, se adaptează la orice grosime de filament și asigură o prindere extrem de puternică. Rulmenții din oțel inoxidabil și un motor pas cu pas Nema puternic asigură o funcționare lină.

Mecanica a fost complet simplificată: schimbarea bobinelor și introducerea filamentului sunt acum mult mai rapide și fără efort. Iar unitatea de tragere preia controlul — introduceți pur și simplu viteza dorită (în m/min), iar mașina gestionează restul. Axul bobinei și distribuitorul se ajustează automat și rămân sincronizate.

Distribuitor de filament

Comutator de oprire de urgență pentru tocătorul JARVIS. Este, de asemenea, verificat CE

Distribuitorul de filament se deplasează cu o precizie impresionantă, pas cu pas, la dreapta și la stânga, pe întreaga lățime a bobinei. Winder garantează o bobinare perfectă și o introducere foarte ușoară.

Ax bobină

Cutie de material interschimbabilă, care face tocătorul mai ușor de utilizat

Axul bobinei este inima bobinatorului — și acum mai flexibil ca niciodată. Datorită montajelor conice și unui pin de antrenare glisant, aproape toate bobinele standard pot fi fixate, indiferent de găurile de antrenare sau diametrele diferite.

Platanul flexibil centrează bobina și o fixează ferm pe ambele părți. Axul este acționat de un motor care, împreună cu software-ul, controlează precis interacțiunea cu unitatea de tragere și distribuitorul de filament — asigurând poziționarea corectă a fiecărui strat.

Viteză adaptivă

Imagine a sitei detașabile. Astfel puteți utiliza și alte dimensiuni de sită

Winder QiTech comunică permanent între ele. Dacă sistemul detectează că filamentul devine prea gros, notifică imediat unitatea de tragere. Dacă filamentul este prea gros, aceasta trage mai repede; dacă este prea subțire, încetinește.

Există însă mai mulți metri de distanță de răcire între unitatea de tragere și laser. Dacă ajustările sunt făcute fără control, apare supracompensarea și filamentul devine alternativ prea gros și prea subțire.

Puteți seta cât de agresiv sau conservator intervine sistemul prin parametrii din software-ul QiTech. Rezultatul: toleranțe constante, mai puțin rebut și un sistem complet controlat.

Laser

Motor de înaltă calitate care vă permite să mărunțiți aproape orice

Cu laserul integrat, Winder poate fi calibrat pentru orice bobină — fără accesorii suplimentare.

Laserul este acum instalat permanent în distribuitorul de filament. Pentru calibrare, mutați distribuitorul spre stânga și dreapta — punctul laser indică exact poziția. Lățimea bobinei este introdusă automat în software.

După configurare, bobinarea se face perfect de la o margine la alta.

Regândit de la zero

• Conectori industriali profesionali în locul designurilor USB proprii — mai fiabili și mult mai ușor de întreținut
• Traversă nouă cu laser integrat pentru ghidaj inteligent și calibrare ușoară
• Butoane fizice pentru Start, Stop, Calibrare și Oprire de urgență
• Unitate de tragere simplificată — introducerea filamentului și schimbarea bobinelor sunt mult mai rapide

Soft inteligent care funcționează autonom

• Ecran tactil central pentru controlul tuturor echipamentelor QiTech conectate
• Este necesar doar să setați viteza de preluare; viteza bobinei se ajustează automat
• Oprire automată după atingerea lungimii dorite
• Mod invers pentru derulare ușoară
• Poate fi conectat cu sistemul QiTech pentru ajustarea automată a vitezei în funcție de diametrul măsurat

Toate mașinile. Un singur soft

Cu noul QiTech Control, puteți aduce întreaga producție pe un singur ecran. Monitorizați, controlați și sincronizați extrudorul, bobinatorul și laserul QiTech — totul într-un sistem centralizat.

Ce poate face QiTech?

Cu QiTech Control, puteți monitoriza și sincroniza toate echipamentele — inclusiv viitoarele sisteme de răcire cu apă și bufferul de filament — într-un sistem organizat și centralizat.

Simplu, clar și intuitiv

Am reproiectat complet QiTech Control pentru operare tactilă intuitivă. Interfața organizată și documentația integrată oferă control complet.

Precizie în timp real pentru siguranță maximă

Utilizăm terminale industriale cu conexiune EtherCAT. Cu 1000 de actualizări pe secundă și cod Rust robust, asigurăm performanță și siguranță ridicată.

Date live din producția dumneavoastră

Interfața permite vizualizarea graficelor în timp real și istorice și exportul datelor în Excel.

Actualizări permanente

Actualizările pot fi instalate gratuit prin Wi-Fi. Software-ul este open source pentru transparență și flexibilitate maximă.
