Shining3D EinScan Trak

Descriere

SHINING 3D EinScan Trak

Sistem wireless de urmărire fără markeri

Caracteristici principale

• Două moduri de lucru: urmărire și scanare portabilă
• Scanare 3D wireless fără markeri
• 38 + 7 + 1 linii laser albastre
• Viteză de scanare de până la 2.630.000 puncte/s
• Precizie volumetrică de până la 0,1 mm
• Volum de urmărire de până la 15 m³
• FOV maxim în modul de urmărire: 4796 × 4174 mm @ 4000 mm
• Cameră de textură HD de 5MP pentru scanare color
• Conectivitate wireless Wi-Fi 6
• Trei moduri de scanare: laser încrucișat, laser paralel și o singură linie laser
• Scanare la interior și exterior, inclusiv în lumină ambientală puternică de până la 110.000 lux
• Compatibil cu suprafețe negre și reflectorizante
• Autonomie de până la 5,5 ore, cu înlocuirea bateriilor în timpul funcționării
• Compatibil cu EXScan Trak, EXMeasure și software profesional terț

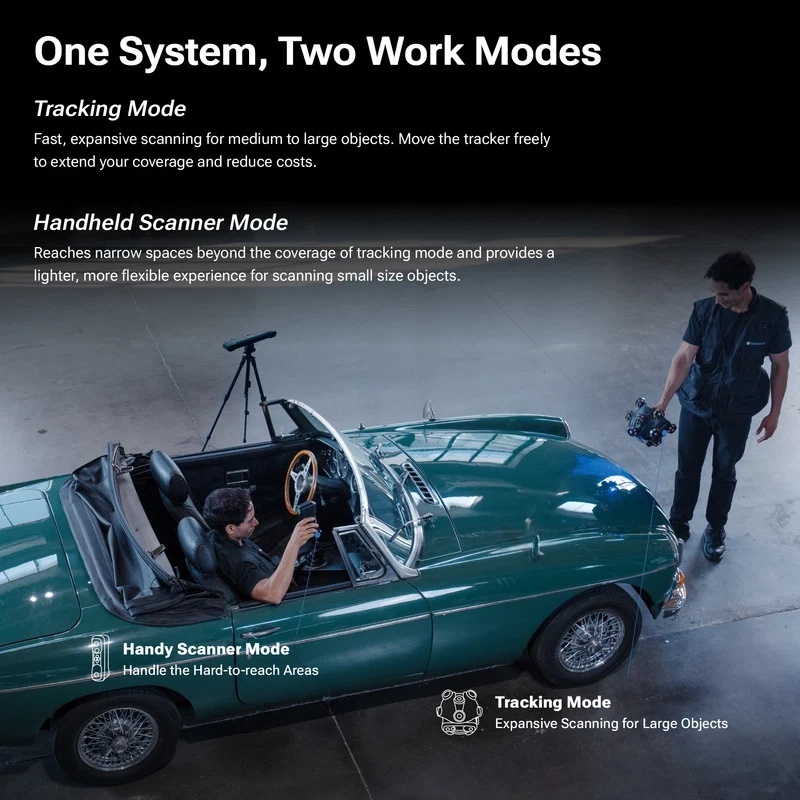

Un sistem, două moduri de lucru

EinScan Trak combină urmărirea optică cu un scaner laser portabil detașabil. Modul de urmărire permite scanarea rapidă și extinsă a obiectelor medii și mari, iar modul de scanare portabilă permite accesul în spații înguste și oferă un flux de lucru mai ușor pentru obiecte mici și medii. Cele două moduri pot fi utilizate în cadrul aceluiași proiect, cu posibilitatea combinării rezoluțiilor între moduri.

Libertate wireless, eficiență sporită

Echipat cu Wi-Fi 6, EinScan Trak permite scanarea complet wireless prin intermediul unui router dedicat care conectează trackerul și scanerul la computer. Sistemul oferă un volum de urmărire de până la 15 m³, asigurând libertate de mișcare în jurul obiectelor de dimensiunea unui autovehicul și al altor obiecte mari. Ambele dispozitive funcționează cu baterii, cu o autonomie de până la 5,5 ore și posibilitatea înlocuirii bateriilor în timpul funcționării.

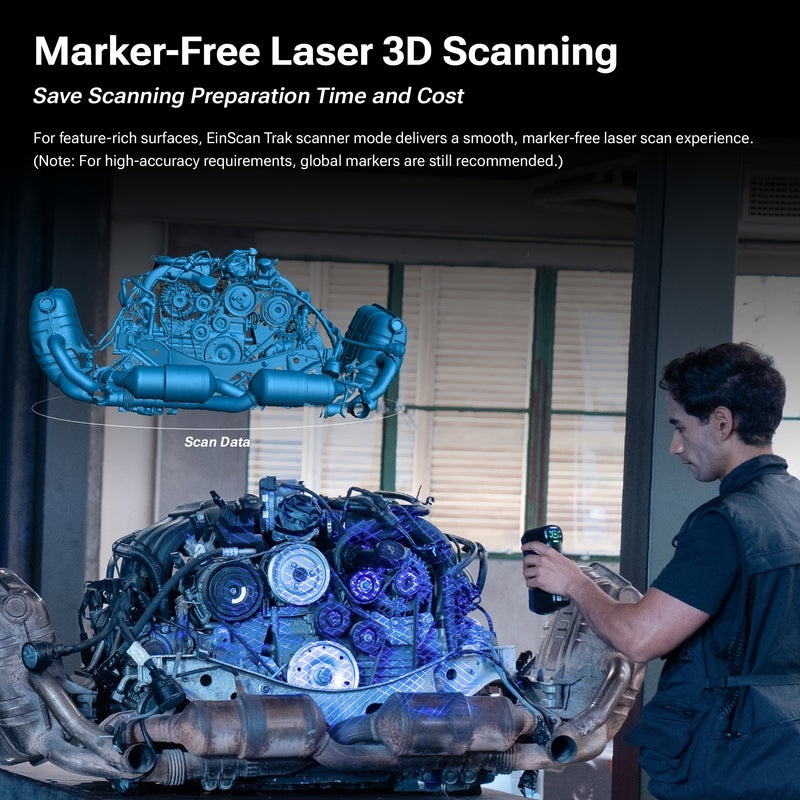

Urmărire și scanare fără markeri

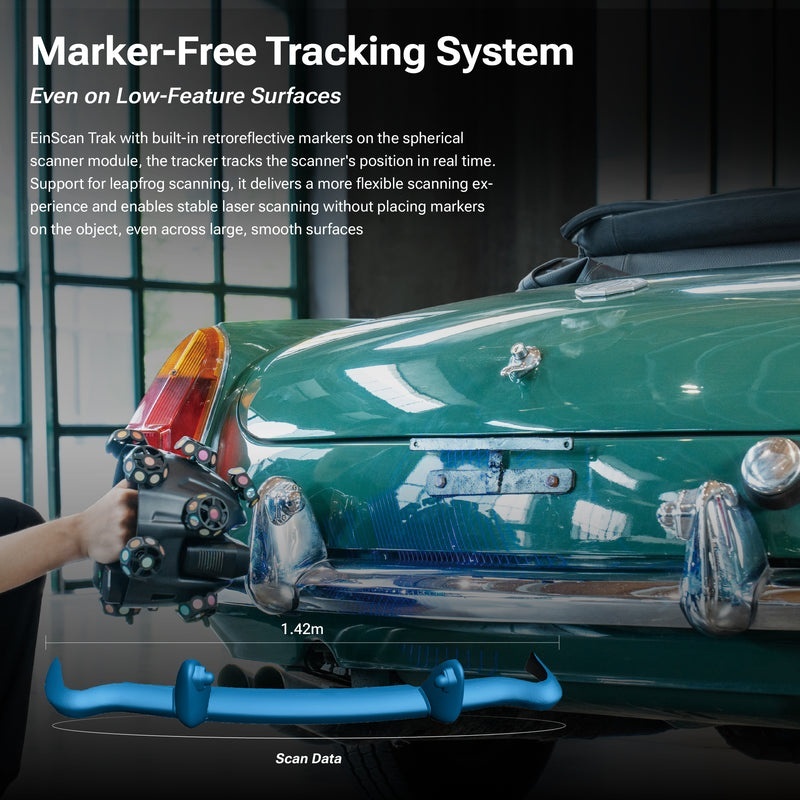

În modul de urmărire, markerii retroreflectorizanți integrați în modulul sferic al scanerului permit trackerului să urmărească în timp real poziția scanerului, eliminând necesitatea amplasării markerilor pe obiect în majoritatea fluxurilor de lucru. În modul de scanare portabilă, suprafețele cu suficiente caracteristici geometrice pot fi de asemenea captate fără markeri, reducând timpul de pregătire și simplificând scanarea.

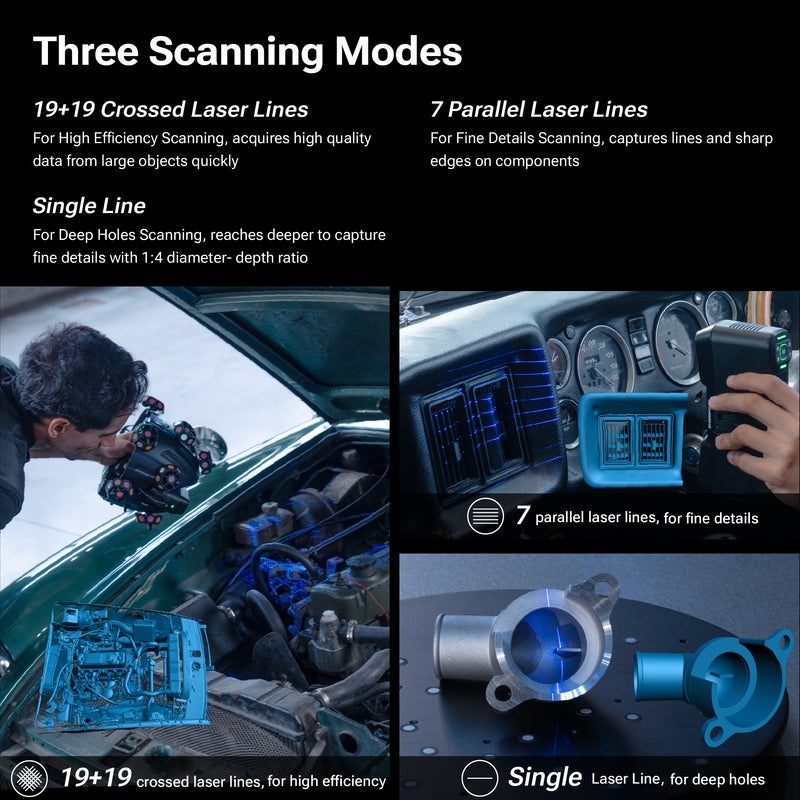

Trei moduri de scanare

EinScan Trak oferă trei configurații de scanare cu laser albastru, adaptate diferitelor geometrii și niveluri de detaliu:

• Scanare de mare viteză: 19 + 19 linii laser încrucișate pentru captarea rapidă a suprafețelor mari
• Scanare detaliată: 7 linii laser paralele pentru linii, muchii și detalii fine
• Scanare cavități adânci: o singură linie laser, cu raport diametru-adâncime 1:4, pentru zone adâncite și găuri profunde

Achiziție rapidă a datelor 3D

Cu o viteză de scanare de până la 2.630.000 puncte/s, EinScan Trak captează rapid date 3D dense. Sistemul combină viteza ridicată de achiziție cu un interval de rezoluție de 0,05–10 mm, permițând adaptarea densității datelor la fiecare aplicație.

Volum mare de urmărire și câmp vizual extins

EinScan Trak oferă un volum de urmărire de până la 15 m³. În modul de urmărire, câmpul vizual maxim ajunge la 4796 × 4174 mm la o distanță de 4000 mm. Pentru obiectele care depășesc un singur volum de urmărire, trackerul poate fi repoziționat, iar zona de scanare poate fi extinsă prin fluxuri de lucru cu mai multe stații.

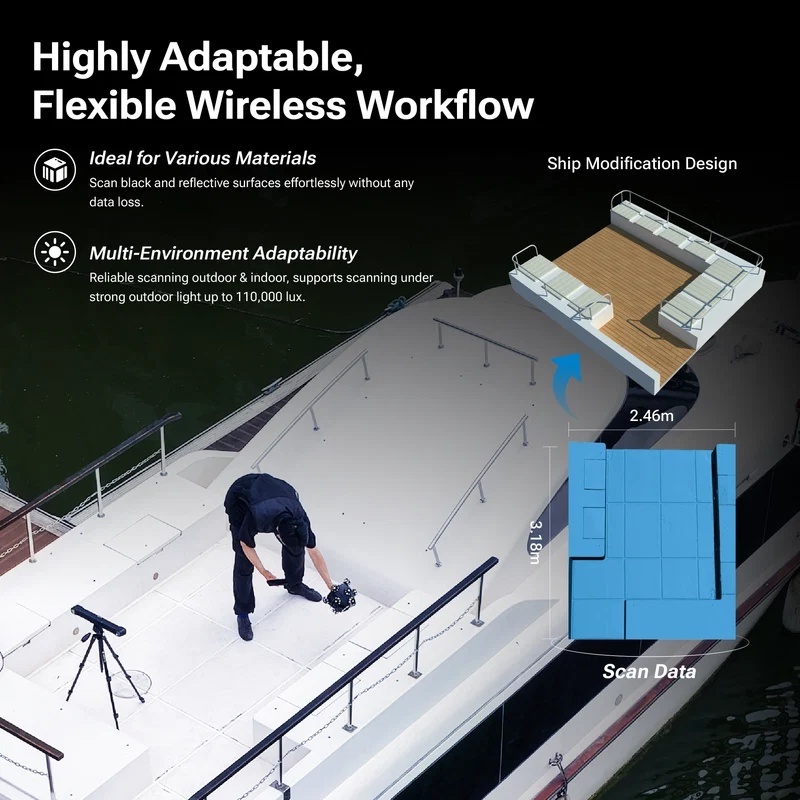

Adaptabil la diferite materiale și medii

Sistemul cu laser albastru poate captura suprafețe negre, reflectorizante și metalice fără spray de scanare în numeroase aplicații. Permite funcționarea la interior și exterior și scanarea în lumină ambientală puternică de până la 110.000 lux.

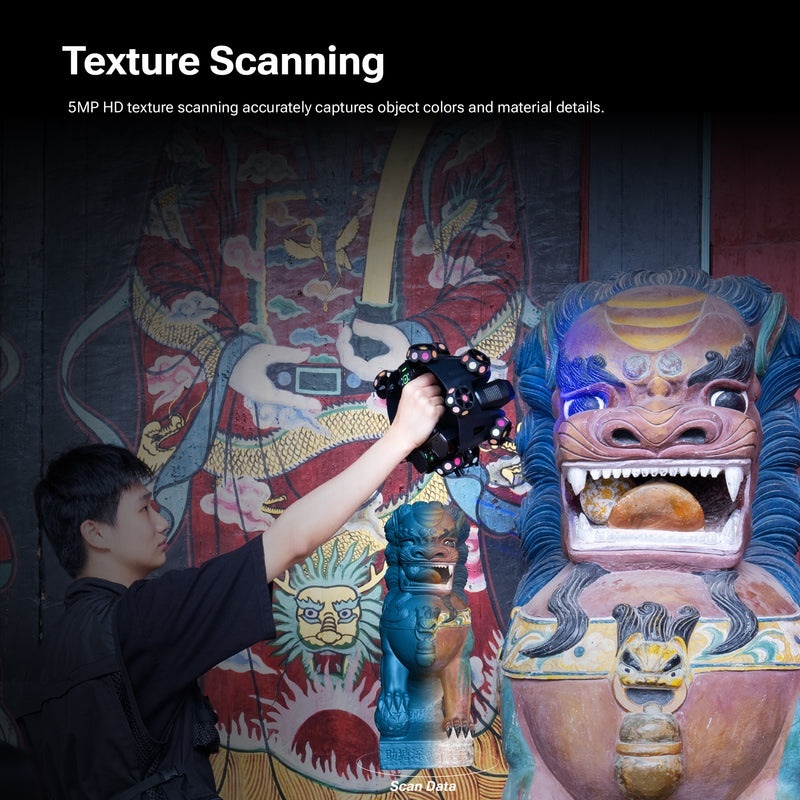

Captură color de înaltă definiție

Camera de textură HD de 5MP captează culorile și detaliile materialelor, permițând digitizarea 3D color pentru patrimoniu cultural, cercetare, conținut digital și alte aplicații în care sunt importante atât geometria, cât și aspectul obiectului.

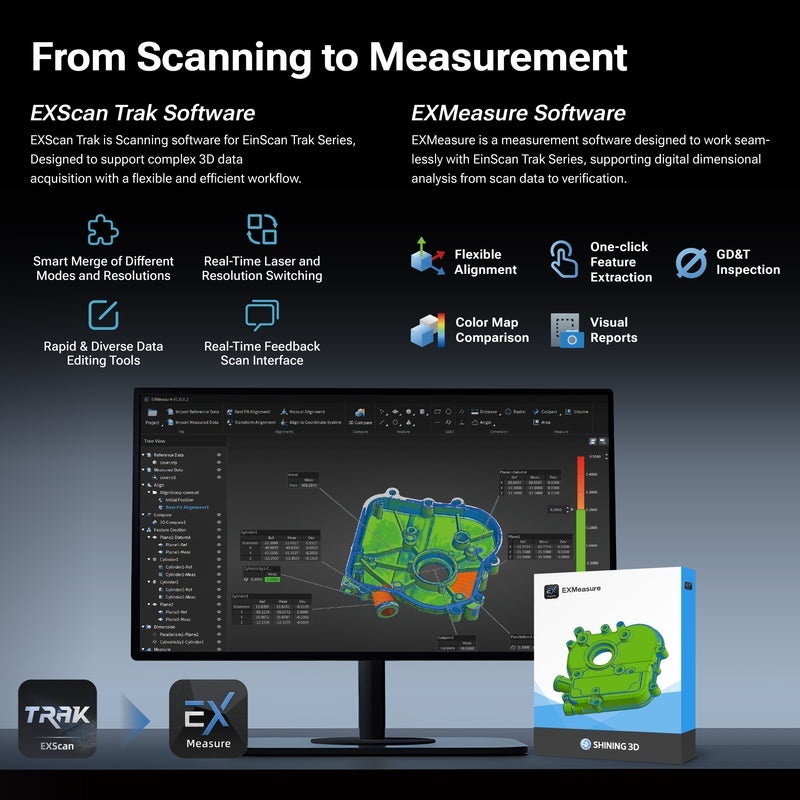

Flux de lucru software profesional

EXScan Trak permite comutarea în timp real între tipurile de laser și rezoluții, combinarea inteligentă a datelor captate în moduri și la rezoluții diferite, instrumente variate de editare și feedback în timp real în timpul scanării. EinScan Trak include și o licență EXMeasure pentru un an, destinată măsurătorilor dimensionale, alinierii sistemelor de coordonate, analizei GD&T și generării rapoartelor vizuale de inspecție.

Aplicații

• Personalizare industrială: Captarea componentelor mari, pieselor personalizate și suprafețelor complexe pentru inginerie inversă, modificare și restaurare.
• Design de produs și industrial: Digitizarea prototipurilor, pieselor mecanice, dispozitivelor și componentelor industriale pentru dezvoltare de produs și producție.
• Conservarea patrimoniului și artă: Captarea sculpturilor, reliefurilor, artefactelor istorice și detaliilor arhitecturale fără amplasarea markerilor pe suprafețe valoroase.
• AR, VR și conținut digital: Crearea de modele 3D color precise pornind de la obiecte reale pentru conținut imersiv, jocuri și vizualizare.
• Educație și cercetare științifică: Susținerea fluxurilor de lucru pentru captură 3D, măsurare, analiză și cercetare practică.

Soft compatibil

• EXScan Trak – soft de scanare
• EXMeasure – măsurare 3D
• PolyWorks Inspector
• Geomagic Control X

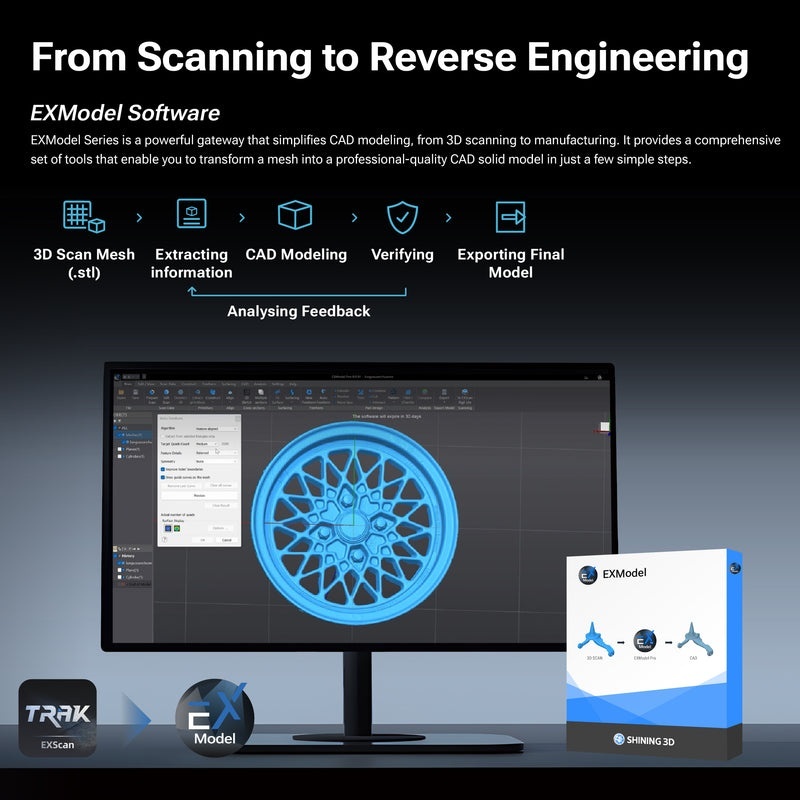

• EXModel – inginerie inversă
• BlueStar Mapping – maparea texturilor
• Geomagic Design X
