Shining3D OptimScan Q12/Q9

Descriere

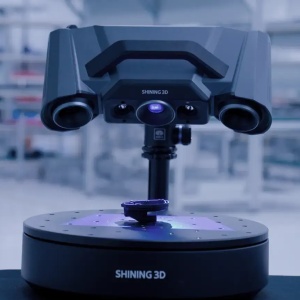

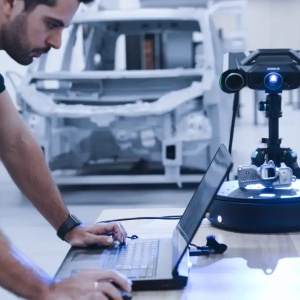

Shining3D OptimScan Q12/Q9

Scaner 3D de înaltă precizie pentru inspecție

Caracteristici principale

• Două volume de scanare
• Fuziune monoculară-stereo (MSF)
• Expunere multiplă
• captură < 1 s
• Precizie verificată (VDI/VDE 2634 și ISO 10360)

Performanță ridicată și fiabilă

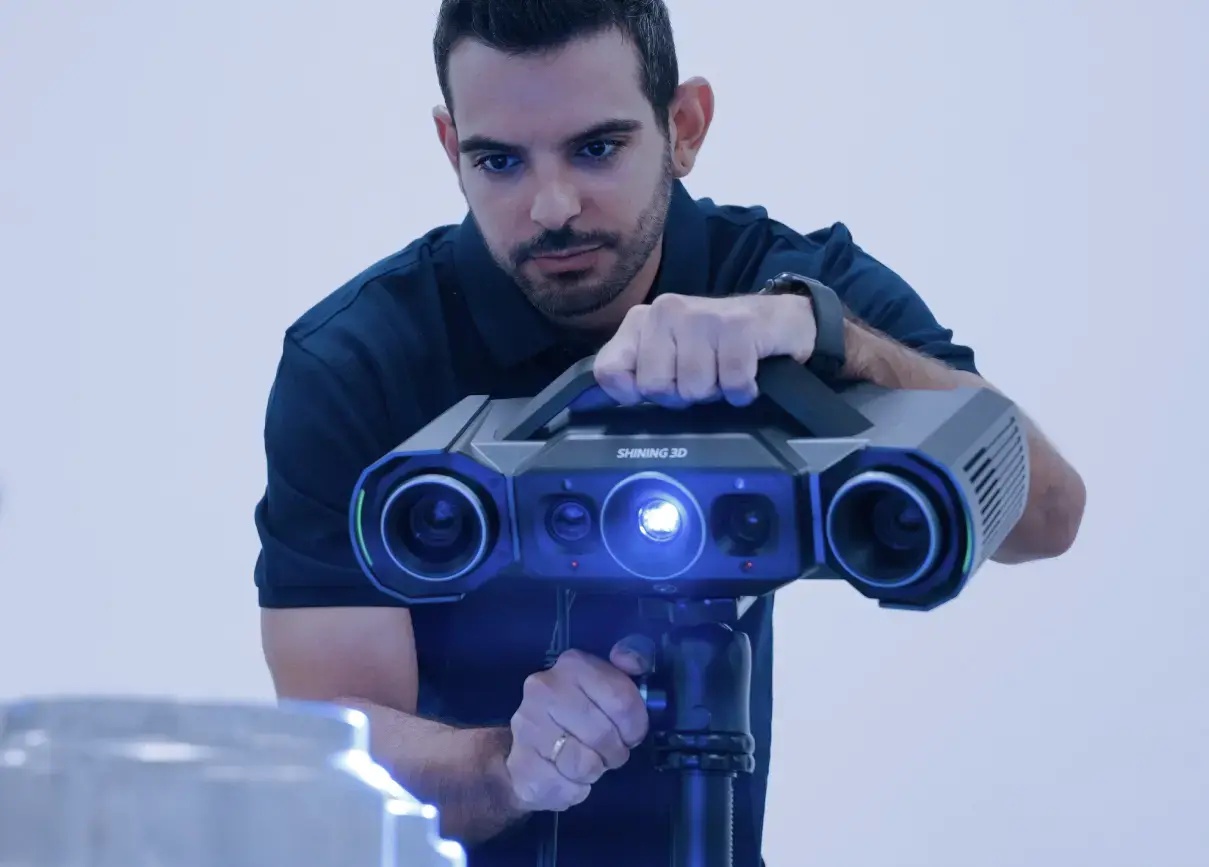

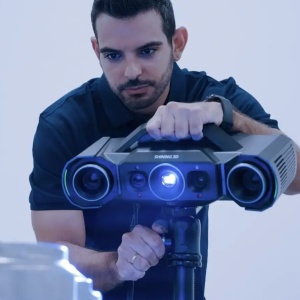

Echipat cu patru camere de înaltă rezoluție, OptimScan Q12/Q9 poate captura cu precizie caracteristicile geometrice complexe de pe suprafața unui obiect.

Împreună cu module hardware performante și algoritmi avansați de reconstrucție 3D, sistemele oferă o precizie impresionantă de 0,005 mm, verificată conform standardelor VDI/VDE 2634 Partea 2 și ISO 10360. Fiecare sistem este testat în laboratorul nostru acreditat ISO 17025 pentru a asigura cel mai înalt nivel de repetabilitate și trasabilitate metrologică.

Două volume de scanare, operare simplă

OptimScan Q12/Q9 dispune de două volume de scanare, între care se poate comuta cu un singur clic, eliminând necesitatea reglării manuale a diafragmei și a distanței focale.

• Volum mare: 430 × 300 mm
• Volum mic: 160 × 110 mm

Datele scanate în cele două volume pot fi îmbinate fără întreruperi în soft, asigurând atât eficiență, cât și un nivel ridicat de detaliu.

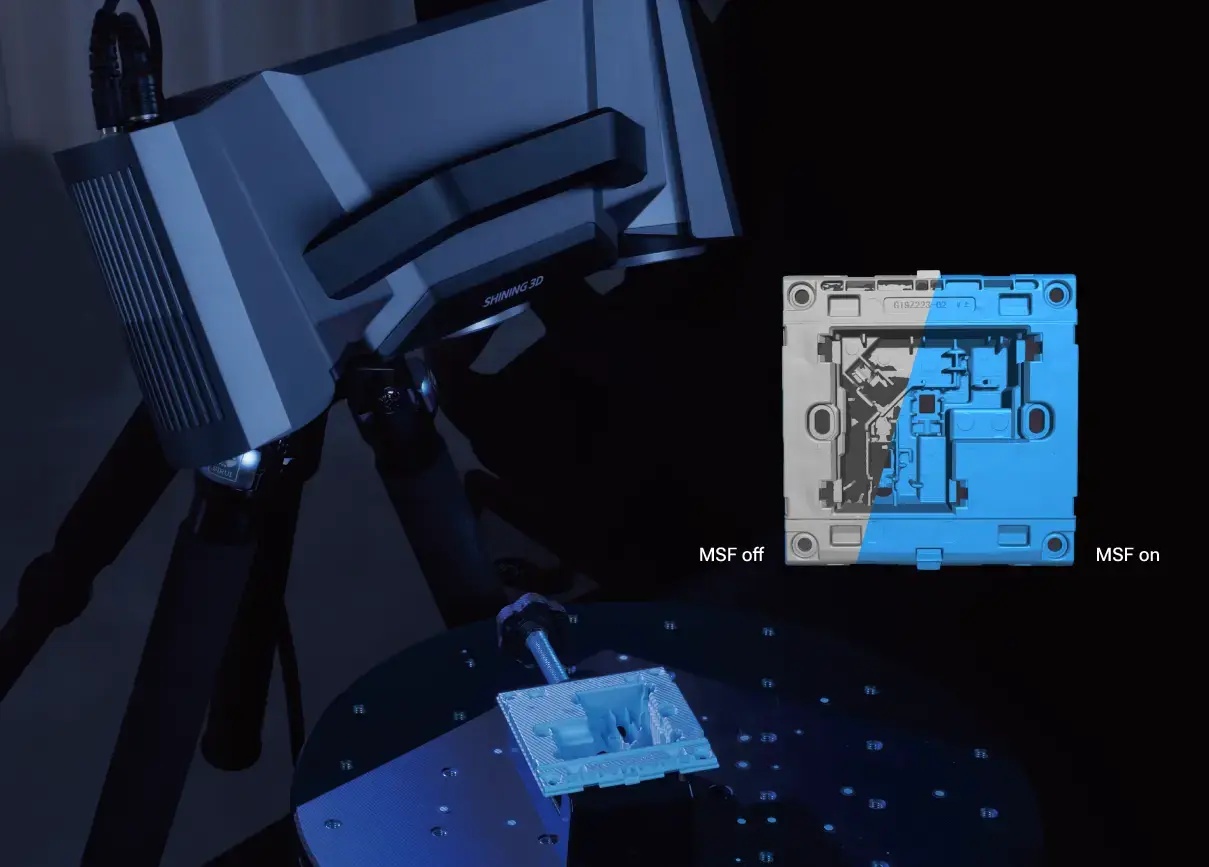

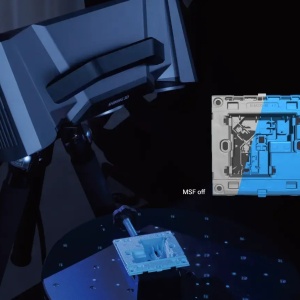

Fuziune monoculară-stereo (MSF)

Funcția de fuziune monoculară-stereo poate crește în mod eficient acoperirea datelor și îmbunătăți integritatea datelor scanate, inclusiv în zonele dificile întâlnite frecvent la piesele industriale, precum colțurile și îmbinările.

Expunere multiplă, scanare mai rapidă

Datorită unui modul de calcul integrat cu două cipuri, OptimScan Q12/Q9 asigură achiziția rapidă a imaginilor și procesarea eficientă a datelor. Fiecare captură durează mai puțin de 1 secundă și înregistrează un set dens de puncte de date de înaltă rezoluție, cu o precizie excepțională.

Pentru eficientizarea suplimentară a fluxului de lucru, sistemele acceptă mai multe moduri de expunere, inclusiv expunerea automată inteligentă, reducând semnificativ timpul de scanare și asigurând rezultate optime pentru o gamă largă de tipuri de suprafețe.

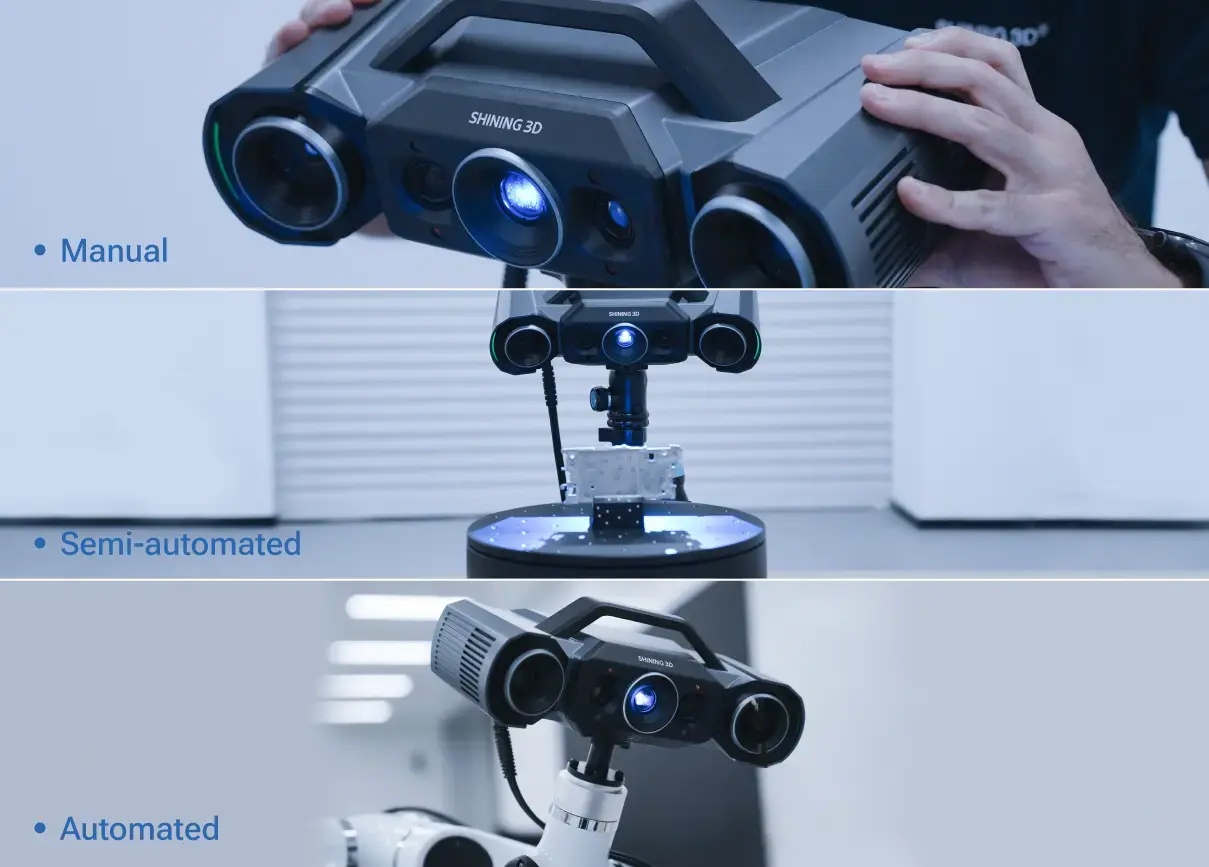

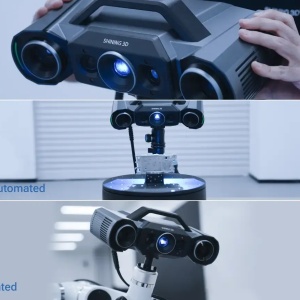

Versatil și foarte adaptabil

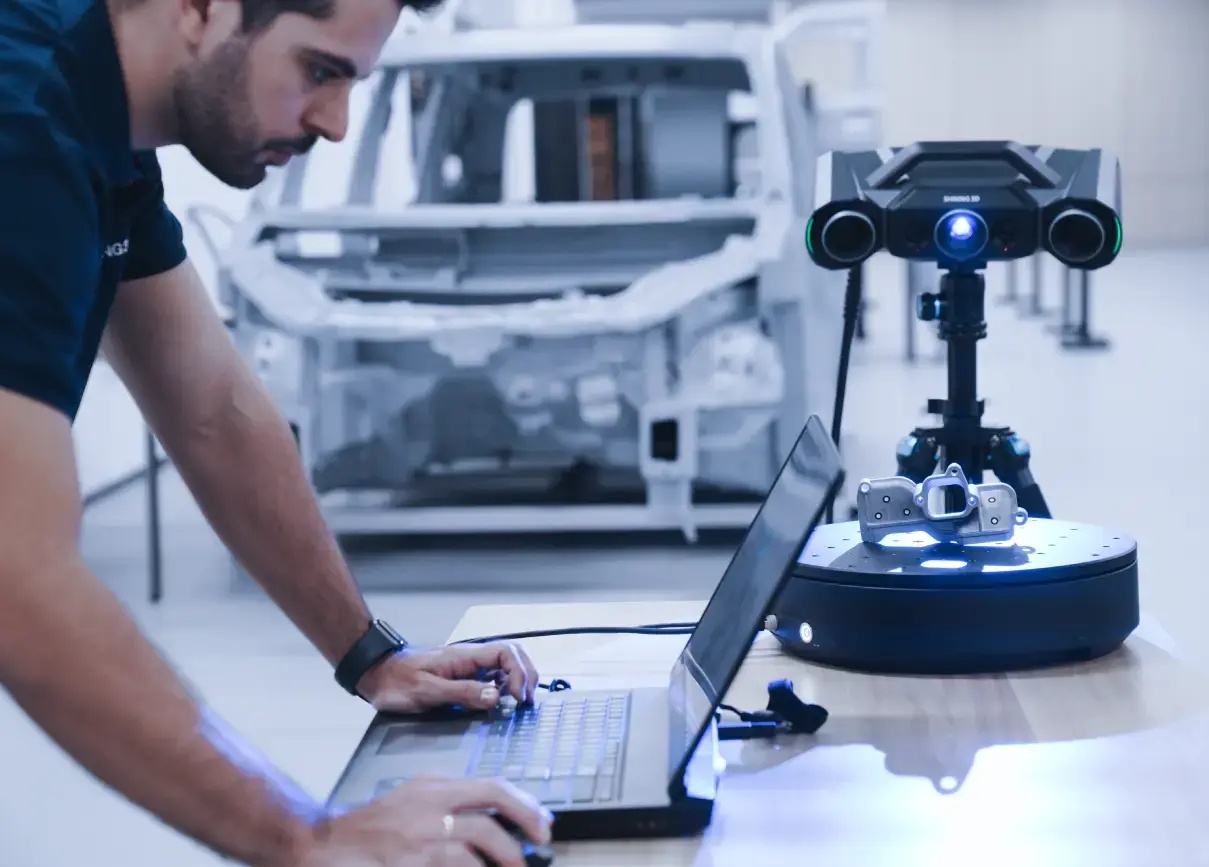

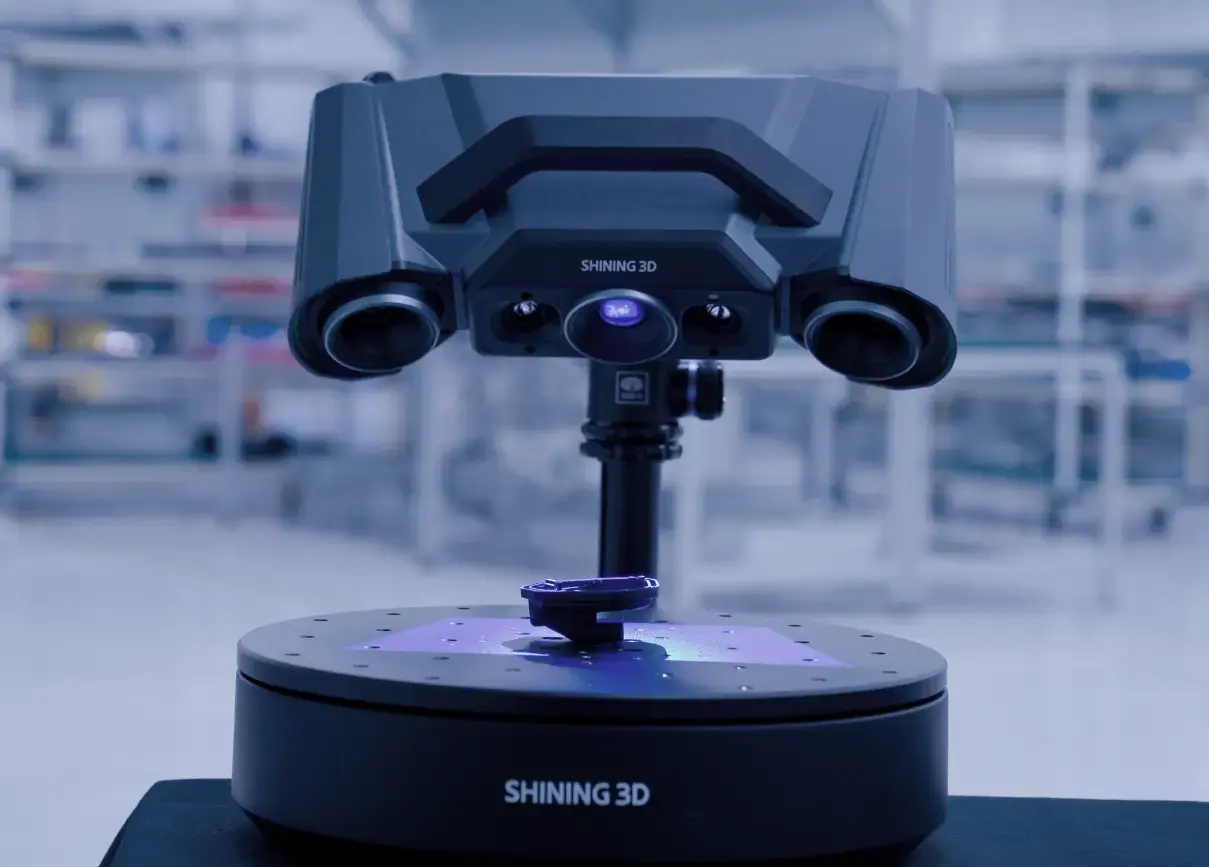

OptimScan Q12/Q9 este compact și ușor de transportat, oferind flexibilitate în scanarea manuală. Pentru operarea semiautomată, poate fi utilizat împreună cu un trepied fix și o masă rotativă automată cu o capacitate de până la 20 kg, asigurând eficiență și consecvență sporite ale scanării. În modul complet automat, se integrează cu un robot pentru sarcini de inspecție precise și repetitive.

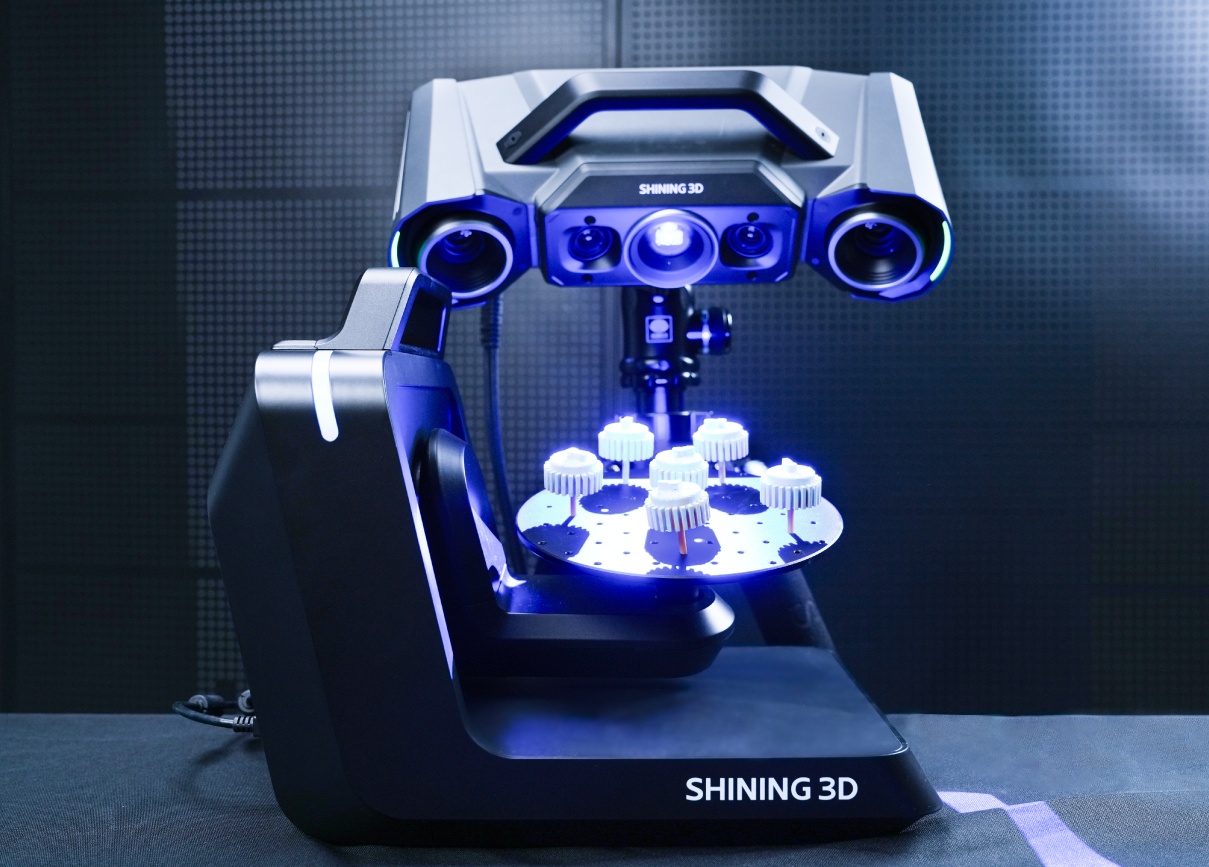

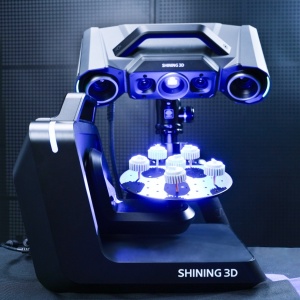

Masă rotativă automată cu două axe (opțională)

Concepută pentru a funcționa perfect cu sistemele 3D de înaltă precizie pentru inspecție, masa rotativă automată cu două axe, cu o capacitate de până la 3 kg, permite scanarea automată din mai multe unghiuri cu un singur clic, direct din softul de scanare.

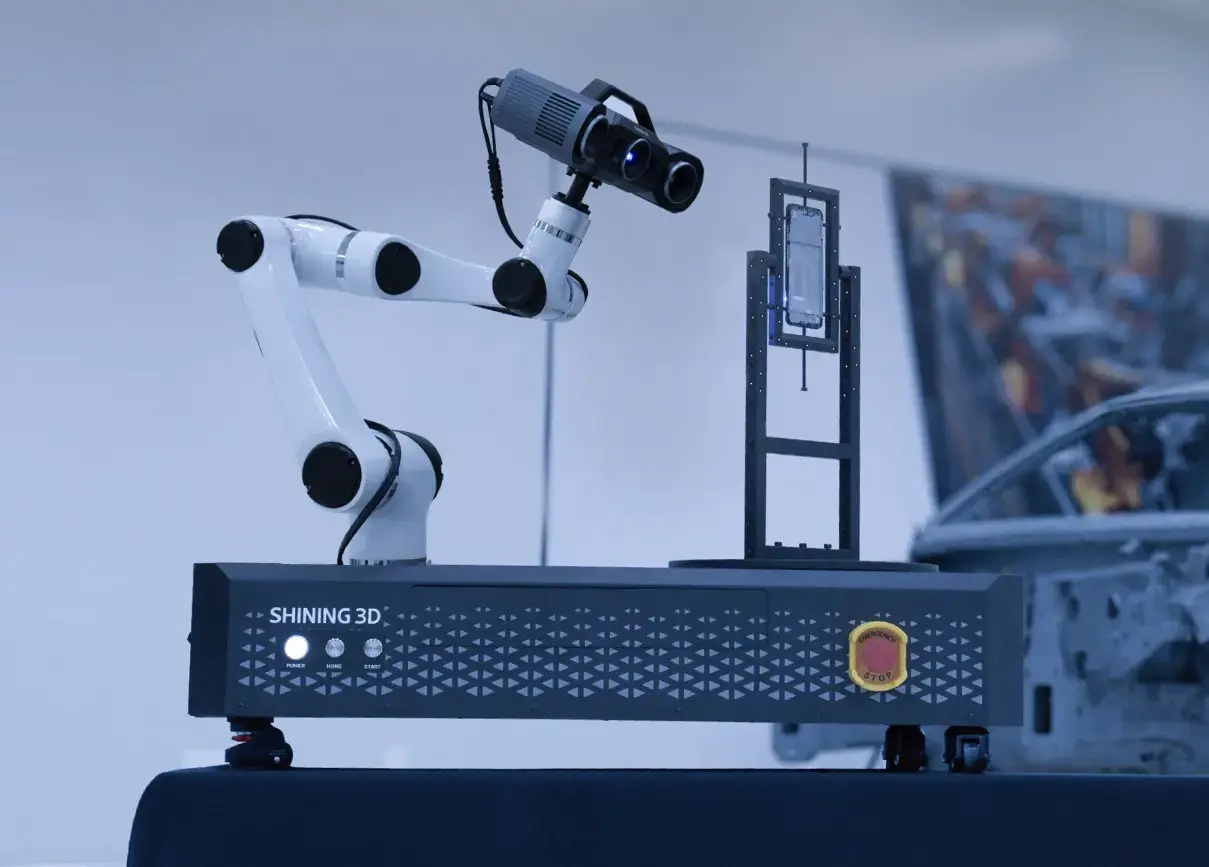

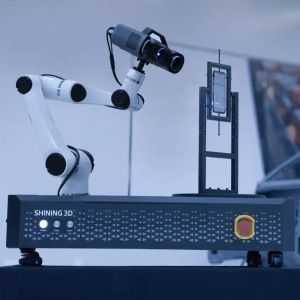

Soluție de inspecție automatizată

OptimScan Q12/Q9 se poate integra perfect cu sisteme inteligente de inspecție 3D, permițând automatizarea completă a fluxului de lucru, de la scanare până la generarea raportului.

Flux de lucru:

1. Programarea traseului
2. Măsurare 3D automatizată
3. Inspecție 3D automatizată
4. Generare automată a raportului

Precizie metrologică certificată

• Standarde verificate: Teste riguroase de acceptanță bazate pe VDI/VDE 2634 și ISO 10360.
• Laborator acreditat: Calibrare în Laboratorul nostru de Precizie acreditat ISO/IEC 17025.
• Trasabilitate completă: Sistemul nostru integrat de control asigură trasabilitatea internațională a fiecărei măsurători.

Aplicații

Inspecția dimensională a componentelor (GD&T)

Scenarii de utilizare: Piese prelucrate cu precizie, precum blocuri motor, carcase de transmisie, palete de turbină și componente ale sistemelor de frânare.

Funcție: Achiziția rapidă a datelor tip nor de puncte de înaltă densitate pentru analiza toleranțelor geometrice (de ex., planeitate, circularitate, poziție), prin compararea cu modele CAD. Detectează erorile de prelucrare (de ex., bavuri, deformări) pentru a asigura conformitatea cu standardele din industrie.

Controlul calității pieselor ștanțate și din tablă

Scenarii de utilizare: Piese din tablă ștanțată, precum aripi auto și componente structurale ale șasiului.

Funcție: Scanarea contururilor suprafețelor pentru analiza efectelor de revenire elastică și optimizarea parametrilor de proiectare ai matrițelor de ștanțare. Efectuează inspecția completă a piesei (FAI) pentru detectarea cutelor fine sau a fisurilor, reducând problemele ulterioare de sudare și asamblare.

Dezvoltarea și repararea matrițelor

Scenarii de utilizare: Matrițe de injecție, matrițe pentru turnare sub presiune.

Funcție: Scanarea matrițelor uzate și realizarea de inginerie inversă pentru generarea modelelor 3D necesare reparării sau refabricării. Compararea datelor provenite de la matrițe vechi și noi permite estimarea ciclului de viață și reducerea costurilor asociate timpilor de nefuncționare.

Inspecție automată în linie (integrată cu roboți)

Scenarii de utilizare: Stații critice ale liniilor de producție.

Funcție: Integrarea cu brațe robotizate permite scanarea complet automatizată. Rapoartele de inspecție sunt generate în timp real pentru monitorizarea tendințelor de producție și avertizarea timpurie asupra abaterilor.

Soft compatibil

• SHINING3D Inspect pentru inspecție 3D
• PolyWorks
• Geomagic Control X
• EXModel Pro pentru inginerie inversă
• BlueStar Mapping pentru maparea texturilor
• Geomagic Design X
